Réussir l’installation de la sonde sur tableau arrière tient à trois choses que l’on sous-estime souvent: un emplacement propre, un réglage millimétré et un câble bien cheminé. Sur un bateau de plaisance, ces détails changent la netteté de l’écho, la tenue du signal en vitesse et la résistance du support dans le temps. Je vais aller droit au point: où la fixer, comment la régler et quels pièges éviter pour ne pas refaire le travail après la première sortie.
Les points à retenir avant de percer le tableau arrière
- La sonde doit rester dans une eau aussi calme que possible, loin des remous de l’hélice et des appendices de coque.
- Sur un hors-bord ou un inboard/outboard, on la place en général près de l’axe du bateau, mais jamais dans le sillage direct de l’hélice.
- Le bas de la sonde doit dépasser légèrement sous la coque, sans être trop bas, sinon elle perd en discrétion et en sécurité.
- Un passage de câble propre et étanche compte autant que le support lui-même.
- Un test en eau calme, puis un réglage progressif, vaut mieux qu’un montage “définitif” trop vite validé à quai.
- Sur les coques à redans ou les bateaux très rapides, le tableau arrière n’est pas toujours la meilleure solution.
Pourquoi l’emplacement de la sonde change tout
Une sonde ne lit pas “l’eau” de façon abstraite: elle lit ce qu’elle rencontre juste sous la coque. Si elle tombe sur de l’air, des bulles, des remous ou une eau perturbée par l’hélice, le signal se dégrade immédiatement. C’est pour cela que, sur un montage sur tableau arrière, je commence toujours par regarder la forme du bateau, la ligne de flottaison et la trajectoire du flux d’eau avant même de sortir la perceuse.
En pratique, un bon montage sur tableau arrière peut donner de très bons résultats à vitesse de croisière. Sur beaucoup d’installations bien réglées, cela reste exploitable jusqu’à environ 25 à 30 mph, soit grosso modo 40 à 48 km/h, mais ce seuil dépend énormément de la coque, du moteur et du positionnement réel. Le point fragile n’est pas la sonde en elle-même, c’est la qualité de l’eau qui passe sous elle. Plus cette eau est propre, plus la lecture reste stable. C’est ce principe simple qui guide tout le reste.
Autrement dit, avant de penser au support, il faut penser au comportement de l’eau. Une fois ce principe posé, le choix de l’emplacement devient beaucoup plus clair.
Choisir l’emplacement qui évite les remous

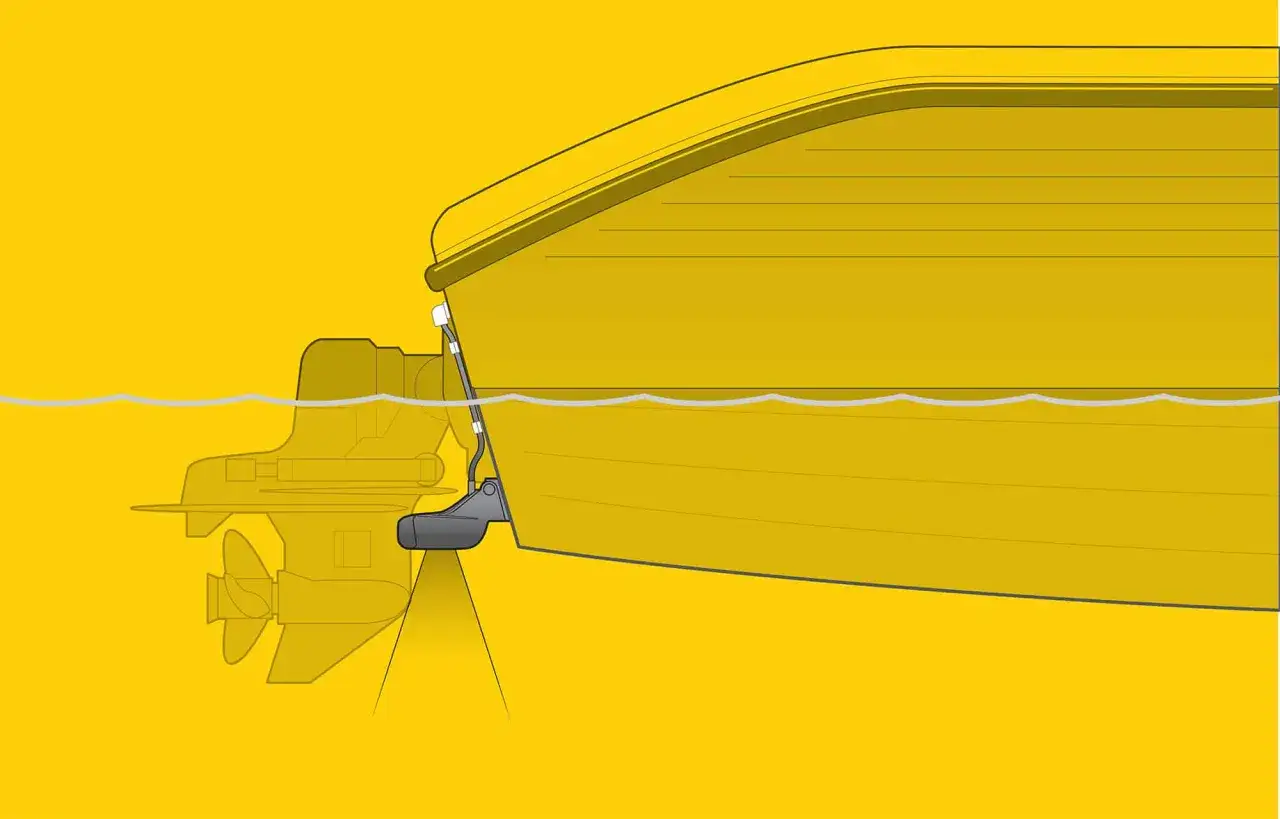

Le meilleur endroit est rarement le plus évident à l’œil nu. Sur un bateau à moteur hors-bord ou inboard/outboard, je cherche d’abord un point proche de l’axe central du tableau, tout en restant à au moins 38 cm de l’hélice. Cette distance limite les turbulences et réduit le risque de lecture instable. Si l’hélice tourne dans le sens horaire, on privilégie souvent le côté tribord; si elle tourne dans l’autre sens, le côté bâbord donne souvent de meilleurs résultats. Sur une coque bi-motorisation, l’idéal est parfois entre les deux embases, si l’espace le permet.
| Zone du tableau arrière | Intérêt | Risque |
|---|---|---|
| Près de l’axe central | Eau souvent plus régulière à vitesse modérée | Peut devenir trop exposée aux remous sur certaines carènes |
| Côté opposé au sens de remous de l’hélice | Meilleure stabilité sur beaucoup de hors-bord | Dépend fortement du dessin de la coque |
| Zone derrière virures, rivets, marches ou sorties d’eau | Aucun avantage réel | Bulles, parasites et perte de signal |
Je me méfie aussi de tout ce qui casse le flux: virures marquées, rivets, prises d’eau, orifices de refoulement, marches de coque ou accessoires ajoutés après coup. Dès qu’un élément brasse l’eau, il peut créer une bande de turbulence suffisante pour brouiller la lecture. Si un raccord traversant est présent, garder environ 1,2 m de recul quand c’est possible n’est pas du luxe. Une fois le bon point trouvé, il faut encore préparer le support sans fragiliser la coque.
Préparer le montage sans fragiliser la coque
La préparation évite les erreurs qui coûtent cher. Avant de percer, je vérifie la hauteur de la ligne de flottaison, la forme du tableau arrière et l’espace disponible pour l’entretien futur. Le support doit pouvoir être démonté sans contorsion, et le câble doit pouvoir suivre un chemin simple, sans passer trop près des faisceaux électriques ou des sources d’interférence. C’est un détail souvent négligé, alors qu’il influence directement la qualité du signal.
Le matériel reste basique, mais il doit être adapté: mastic marin, visserie fournie ou équivalente, perceuse, foret au bon diamètre, mèche de guidage si nécessaire et, dans certains cas, un passe-câble. Sur les coques en fibre de verre, je recommande de protéger la zone de perçage avec un adhésif avant d’attaquer. Cela limite le risque d’éclat dans le gelcoat. Si le câble doit traverser le tableau arrière, il faut choisir un passage largement au-dessus de la ligne de flottaison et prévoir l’étanchéité dès le départ, pas à la fin.
Le vrai bon réflexe est simple: ne jamais rendre la pose dépendante d’un réglage inaccessible plus tard. C’est ce qui fait la différence entre une installation propre et une installation qu’on subit ensuite.
Poser la sonde proprement, sans forcer le support
Une bonne pose se fait par étapes, pas à l’instinct. Je procède toujours dans cet ordre:
- Je présente le support à blanc et je vérifie que la base de la sonde peut rester parallèle à la ligne de flottaison.
- Je marque les perçages sans serrer le support trop tôt.
- Je perce avec une profondeur maîtrisée, en restant propre sur la sortie du trou.
- J’applique du mastic marin sur les vis avant fixation.

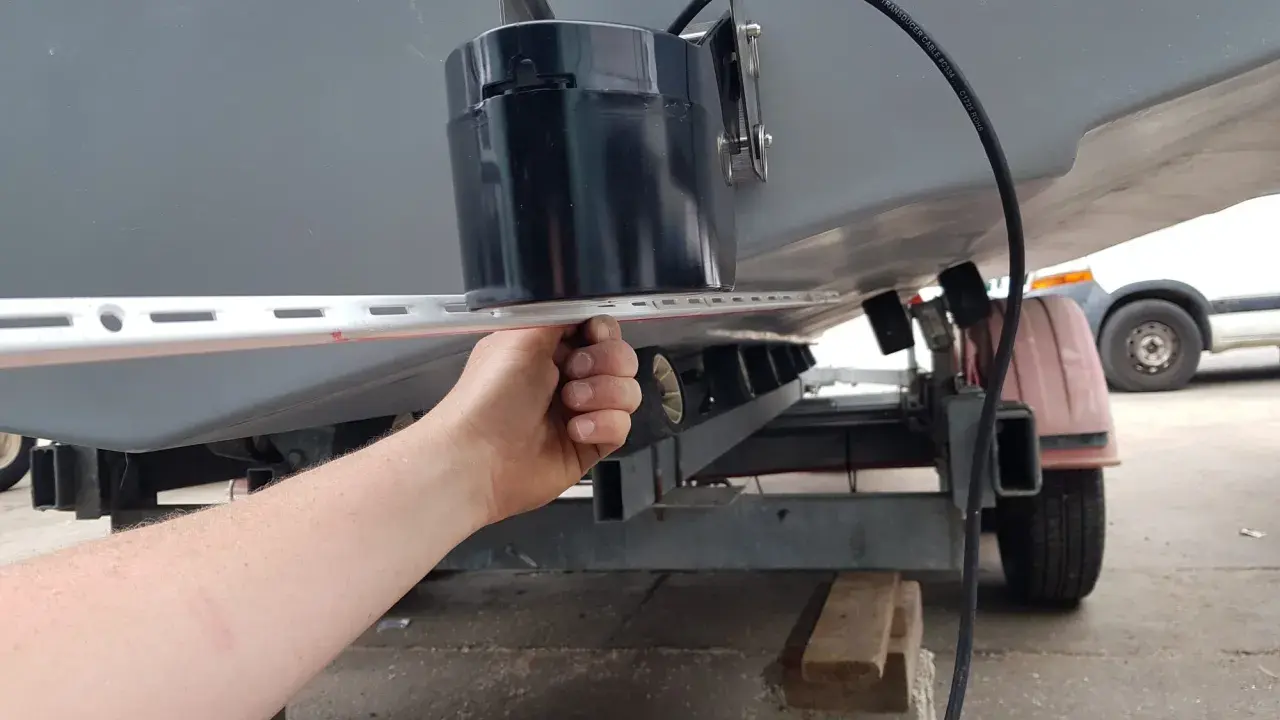

- Je fixe le support, puis je contrôle que la sonde descend juste ce qu’il faut sous la coque.
- Je sécurise le câble avec des colliers, à distance régulière, pour éviter qu’il ne travaille à chaque accélération ou remorque.
Un détail mérite d’être gardé en tête: sur plusieurs supports, une vis centrale inférieure sert à stabiliser l’ensemble. Je vois encore trop souvent des montages tenus par deux points seulement, alors que le troisième point limite le jeu et les vibrations. Même logique pour le câble: s’il doit passer à travers la coque, le trou doit être étanché avec soin, puis protégé par un passe-câble orienté vers le bas. L’eau ne pardonne pas les passages improvisés.
Je préfère aussi laisser un peu de marge plutôt que d’enfoncer la sonde trop profondément dès la première fois. On ajuste ensuite en navigation, ce qui est beaucoup plus sûr qu’un montage trop bas corrigé à la hâte.
Régler l’angle et valider le résultat en mer
Le réglage final se joue sur l’eau, pas au chantier. La sonde doit rester parallèle à la surface de l’eau, avec une très légère inclinaison vers l’avant dans certains cas pour améliorer l’écoulement à vitesse plus élevée. Le bas de la sonde doit dépasser d’environ 3,5 mm sous une coque en fibre de verre ou 10 mm sous une coque en aluminium, selon la configuration. Ce n’est pas une valeur décorative: si la sonde est trop haute, elle décroche plus tôt; si elle est trop basse, elle prend plus de contraintes et peut gêner la navigation.
Je teste toujours dans une zone calme et dégagée. D’abord à basse vitesse, puis en accélérant progressivement en surveillant l’écran. Si le signal disparaît ou se détériore franchement, je note la vitesse précise, je reviens au point de rupture, puis je fais de petites corrections de l’ordre de 3 mm seulement. C’est souvent suffisant pour faire revenir une lecture propre. Si le signal s’améliore en virant légèrement, c’est souvent le signe que la sonde doit être descendue un peu davantage. L’erreur classique, c’est d’aller trop vite dans le réglage et de déplacer le support de plusieurs centimètres d’un coup.
Une fois la lecture stable, je fais toujours un second contrôle avec le bateau chargé comme il l’est réellement en sortie. Une sonde réglée à vide ne raconte pas toujours la même chose une fois l’équipement, le carburant et l’équipage embarqués.
Quand le tableau arrière n’est plus le bon choix
Il y a des bateaux sur lesquels je n’insiste pas. Les coques à redans, par exemple, perturbent souvent trop le flux pour qu’un montage sur tableau arrière soit vraiment confortable. Sur certains bateaux rapides, un montage traversant ou dans la coque donne une lecture plus régulière. Même logique sur des carènes très travaillées ou des bateaux dont la poupe génère beaucoup de spray. Là, le problème n’est pas la sonde, mais le milieu dans lequel elle travaille.
| Type de montage | Avantages | Limites | Profil de bateau |
|---|---|---|---|
| Tableau arrière | Simple à poser, accessible, facile à entretenir | Sensible aux remous et aux chocs | Plaisance courante, hors-bord, usage polyvalent |
| Traversant | Lecture souvent plus stable | Pose plus technique, perçage plus engageant | Bateaux où la performance prime |
| Dans la coque | Pas de pièce exposée à l’extérieur | Performances variables selon la coque | Coques adaptées, recherche de protection mécanique |
En clair, le tableau arrière est souvent le meilleur compromis, mais pas la réponse universelle. Sur un bateau à redans ou une unité qui travaille fort sur l’arrière, je préfère parfois changer de stratégie plutôt que forcer un montage moyen. C’est souvent là que l’on gagne du temps, du confort et de la fiabilité.
Les vérifications qui font durer une pose propre
Une fois la sonde installée, le travail n’est pas terminé. Je contrôle régulièrement trois choses: l’état de la visserie, l’alignement du support et le passage du câble. Après un transport sur remorque, un accostage un peu sec ou un petit choc en eau peu profonde, une vis peut se tordre, un support peut prendre du jeu et une sonde peut se désaxer d’un millimètre sans que cela saute aux yeux. Or ce millimètre suffit parfois à faire apparaître du bruit ou une lecture irrégulière.
- Vérifier que le support n’a pas bougé après les premières sorties.
- Inspecter le joint d’étanchéité autour des vis et du passe-câble.
- Regarder si le câble n’a pas frotté sur une arête ou une pièce mobile.
- Observer l’écran à vitesse de croisière et en virage doux pour repérer une perte de fond.
Je conseille aussi de jeter un œil à la sonde avant chaque saison de navigation, surtout si le bateau dort dehors ou est souvent remorqué. Une installation bien pensée au départ reste fiable longtemps, à condition de ne pas la traiter comme un élément figé. Si je devais résumer la méthode en une phrase, je dirais ceci: garder la sonde dans une eau propre, garder la coque étanche et garder le câble à l’écart des parasites. C’est cette discipline simple qui fait la différence sur la durée.
