Sur un voilier comme sur un bateau à moteur, l’électronique de bord ne vaut que si les instruments se parlent sans friction. La norme NMEA 2000 sert précisément à cela: elle relie les capteurs, les écrans, l’AIS, le pilote automatique et les passerelles moteur dans un même réseau de données. Dans cet article, je détaille ce que fait ce bus, comment il se câble correctement, ce qu’il faut vérifier avant d’ajouter un appareil et les erreurs qui font perdre du temps au chantier comme en navigation.

Les points à retenir avant de toucher au réseau de bord

  • Le réseau repose sur une colonne principale, avec des dérivations courtes et une logique de bus, pas de montage en étoile.
  • La fiabilité dépend surtout de deux éléments: une seule injection de puissance et deux terminaisons aux extrémités.
  • Les repères pratiques à garder en tête sont simples: 100 m de longueur totale, 6 m par dérivation, 78 m cumulés et jusqu’à 50 appareils dans les guides d’installation courants.
  • Le vrai intérêt à bord est le partage des données utiles à la navigation: position, profondeur, vent, AIS, moteur et énergie.
  • Le budget d’alimentation se prépare avec le LEN, un indicateur qui aide à ne pas saturer le réseau.
  • Les pannes les plus fréquentes viennent moins des écrans que du câblage, des terminaisons ou d’un point d’alimentation mal pensé.

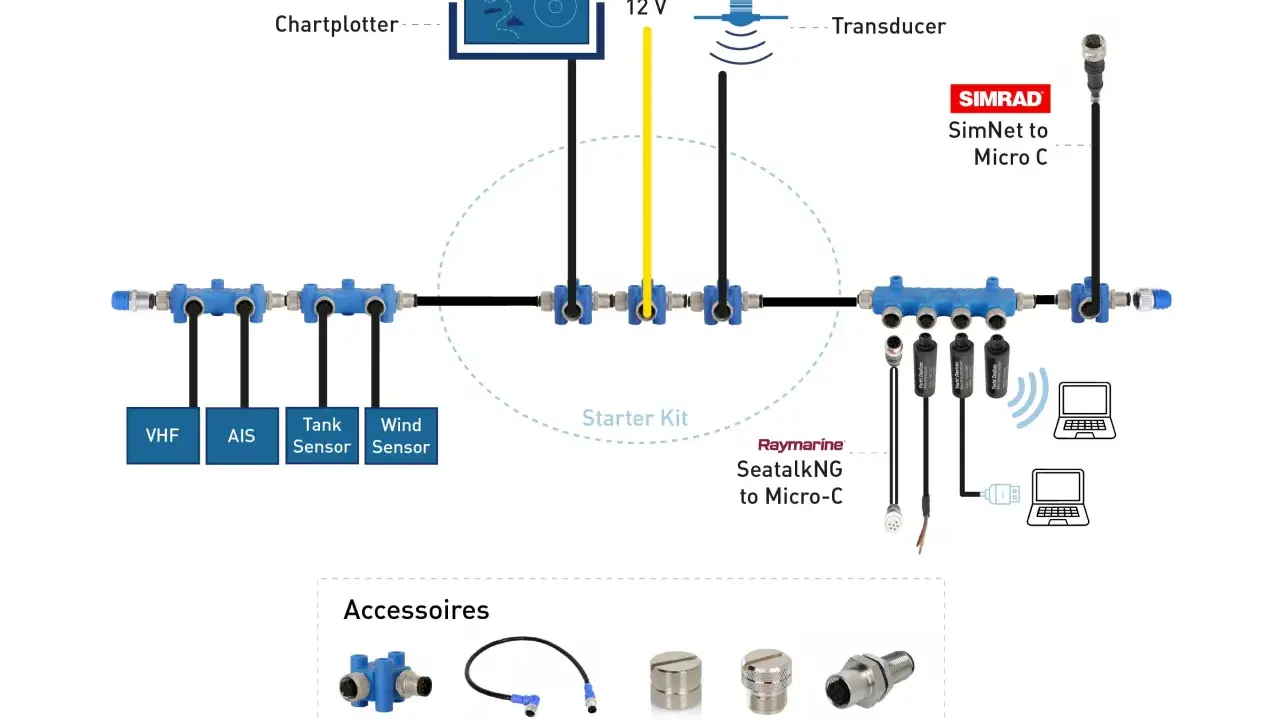

Ce que change la norme NMEA 2000 à bord

Je la décris souvent comme une colonne vertébrale de données: chaque appareil se branche dessus, publie ce qu’il sait et lit ce dont il a besoin. Techniquement, c’est un réseau fondé sur le CAN, multi-maître et auto-configurant; il n’y a pas de contrôleur central qui dicte la parole. En pratique, cela simplifie beaucoup la vie du plaisancier, parce qu’un GPS, une sonde de profondeur ou un anémomètre peuvent alimenter plusieurs écrans sans recâblage lourd.

Le vocabulaire technique mérite une traduction simple. Un PGN désigne le type de message transporté par le réseau; on peut le voir comme une étiquette commune qui dit "position", "vent", "profondeur" ou "état batterie". C’est pour cela qu’un même capteur peut nourrir un traceur de route, un pilote et un répétiteur cockpit sans qu’on répète l’installation à chaque poste.

Ce que j’apprécie le plus, c’est que la logique reste lisible: un appareil parle, plusieurs écoutent, et le réseau s’ajuste sans configuration lourde. Cette simplicité apparente devient très concrète quand on regarde les données utiles en navigation, justement.

Les données qui comptent vraiment en navigation

On ne monte pas ce type de réseau pour faire moderne; on le fait pour voir la bonne information au bon endroit. Sur un bateau de plaisance, je commence presque toujours par la même base: position, route, profondeur, vitesse, vent, trafic AIS, moteur et énergie. À partir de là, la navigation devient plus cohérente parce que les décisions reposent sur les mêmes valeurs, où que l’on regarde l’écran.

  • GPS et route pour partager la position avec le traceur, la VHF AIS et le pilote automatique.
  • Profondeur et vitesse pour anticiper un haut-fond, régler les performances et croiser les données avec le loch.
  • Vent pour affiner le réglage d’un voilier sans multiplier les capteurs.
  • AIS pour afficher la circulation environnante sur plusieurs écrans à la fois.
  • Données moteur pour surveiller température, régime, alarmes et consommation quand le bateau en est équipé.
  • État des batteries pour suivre la charge, l’alternateur ou les consommateurs de bord avec une vue plus fiable que le simple voltmètre.

Le vrai gain, à mes yeux, se voit quand un seul capteur alimente plusieurs usages sans bricolage supplémentaire. Sur un croiseur côtier, cela peut se résumer à trois ou quatre données prioritaires; sur une unité plus ambitieuse, la logique s’étend surtout sans devenir illisible. La clé, c’est de relier ce qui sert vraiment à naviguer, pas d’empiler des écrans inutiles.

Avant d’exploiter ces données, il faut pourtant que le réseau soit câblé proprement, sinon toute la promesse s’effondre très vite.

Comment je câble un réseau propre et fiable

Le point de départ, c’est le dessin du réseau, pas le premier câble acheté. Je pose d’abord la ligne principale, les appareils, les longueurs de dérivation et le point d’alimentation, puis je vérifie les marges avant de refermer les panneaux. C’est une méthode simple, mais elle évite la plupart des pannes "fantômes" qu’on attribue trop vite à un instrument alors qu’il s’agit souvent d’un problème de topologie.

Point de contrôle Valeur utile Conséquence si on dépasse
Longueur totale du réseau 100 m maximum Montage trop étendu, plus sensible aux pertes et aux erreurs de planification
Longueur d’une dérivation 6 m maximum Donnée plus fragile, entretien moins propre
Longueur cumulée des dérivations 78 m maximum Marge électrique et mécanique réduite
Appareils connectés Jusqu’à 50 dans les guides d’installation courants Réseau à reconfigurer ou à segmenter si l’installation grossit
Point d’alimentation Un seul sur la ligne principale Risque de boucle de puissance et de comportements incohérents
Débit 250 kbps Un réseau chargé ou mal pensé finit par devenir moins lisible

En pratique, je surveille surtout deux choses: la terminaison aux deux extrémités et une seule injection de puissance sur la ligne principale. Les guides d’installation courants retiennent aussi un débit de 250 kbps, une longueur totale de réseau de 100 m, une dérivation max de 6 m, 78 m de dérivations cumulées et jusqu’à 50 appareils connectés. Ce sont des repères très utiles au chantier, parce qu’ils donnent tout de suite la taille réelle du projet.

Je regarde ensuite le budget d’alimentation. Le LEN, ou Load Equivalency Number, traduit la consommation d’un appareil sur le réseau; 1 LEN équivaut à 50 mA. Quand je prépare une installation, j’additionne les LEN, je compare le total à la capacité d’alimentation disponible et je garde une marge pour les futurs équipements. Si le bateau a déjà une architecture complexe, j’ajoute un isolateur de puissance au lieu de multiplier les points d’injection au hasard.

  1. Je dessine la ligne principale avant toute découpe.
  2. Je place les appareils au plus près du backbone pour limiter les dérivations.
  3. Je réserve un seul point d’alimentation clairement identifié.
  4. Je vérifie les deux terminaisons et le budget LEN avant de fermer les panneaux.
  5. Je teste chaque segment séparément si une donnée manque à l’appel.

Dernier réflexe utile: garder les dérivations courtes et accessibles. Une longueur qui paraît acceptable sur le plan peut devenir pénible à entretenir derrière un tableau électrique ou sous une banquette. C’est souvent là que l’installation perd en fiabilité, même lorsque le schéma théorique était bon.

Quand cette base est claire, la différence avec un ancien bus série devient très nette, surtout au moment d’une mise à niveau.

Pourquoi je le compare toujours au bus 0183 avant une remise à niveau

Le standard moderne n’est pas juste plus neuf; il change la façon dont les données circulent. Sur le bus 0183, on reste dans une logique plus ancienne, plus verbeuse à câbler et souvent plus limitée en partage. Pour des équipements hérités, il reste utile. Pour un réseau de navigation cohérent, je le traite plutôt comme une couche de compatibilité que comme le cœur de l’installation.

Critère Réseau de bord moderne Bus 0183 Ce que j’en conclus
Topologie Colonne principale avec dérivations Liaisons plus directes, souvent point à point Le premier simplifie l’extension; le second reste plus rigide à faire évoluer
Partage des données Plusieurs appareils peuvent lire la même information Logique plus limitée de type émetteur/récepteur Le partage natif est nettement meilleur dans une installation moderne
Câblage Un réseau principal bien structuré Davantage de fils dédiés selon les usages Moins de câbles dispersés, donc moins de risques d’erreur
Débit courant 250 kbps 4800 baud par défaut Le réseau moderne absorbe mieux les installations riches en données
Évolution Ajout d’équipements plus simple Extension plus manuelle et plus spécifique Pour une refonte de navigation, je pars presque toujours sur le réseau moderne

Dans un refit, je laisse parfois les deux cohabiter. Une passerelle fait le lien quand il faut remonter une phrase ou récupérer une sortie ancienne vers le réseau principal. C’est souvent la meilleure solution quand on veut moderniser sans remplacer un équipement encore sain. On garde ce qui fonctionne, on relie ce qui doit parler ensemble, et on évite de transformer le tableau électrique en casse-tête.

Une fois ces pièges écartés, le choix des composants devient beaucoup plus simple et beaucoup plus rationnel.

Les erreurs d’installation que je corrige le plus souvent

Quand un réseau décroche, je ne commence pas par suspecter le dernier écran posé. Je remonte d’abord la chaîne logique: alimentation, terminaisons, longueur des dérivations, connecteurs, puis compatibilité des messages. Dans la plupart des cas, la panne n’est pas mystérieuse; elle est simplement mal localisée.

  • Absence de terminaison ou terminator mal enfoncé: le réseau devient instable, certains appareils disparaissent par intermittence.
  • Deux points d’alimentation sans isolateur: on crée des boucles de puissance et des comportements incohérents.
  • Dérivation trop longue: le matériel peut sembler fonctionner au port, puis décrocher en navigation lorsque l’environnement est plus agressif.
  • Ligne principale mal pensée: si la colonne de câbles serpente au lieu de rester lisible, l’entretien devient une punition.
  • Connecteurs non adaptés: micro, mini ou adaptateurs mal choisis peuvent suffire à rendre une extension pénible.
  • Budget LEN ignoré: on alimente le réseau, mais pas assez confortablement pour tous les appareils branchés.

Le symptôme le plus trompeur, c’est l’appareil qui s’allume mais n’échange pas correctement. Dans ce cas, je vérifie toujours si le problème vient du message lui-même, de la passerelle, ou d’un appareil qui ne parle tout simplement pas le même langage. Cela évite de remplacer du matériel inutilement.

Une fois ces pièges écartés, le choix des composants devient beaucoup plus simple.

Comment je choisis les bons composants pour un réseau de plaisance

Je ne choisis jamais les composants uniquement sur la marque. Je regarde d’abord la compatibilité des connecteurs, la clarté de la documentation, la présence d’un LEN explicite, et la facilité à ajouter un appareil plus tard. Sur un bateau de plaisance, ce sont souvent les détails de montage qui font gagner du temps au premier hiver comme au premier départ au large.
Composant Ce que je vérifie Pourquoi c’est important
Ligne principale Longueur réelle, cheminement, accès futur Elle conditionne la stabilité et la maintenabilité du système
Connecteur en T Compatibilité avec le type de réseau déjà en place Il relie chaque appareil à la colonne principale sans improvisation
Terminaisons Deux pièces placées aux extrémités exactes Sans elles, le bus devient fragile ou erratique
Câble d’alimentation Point d’injection unique, fusible, accessibilité La puissance doit être propre et facilement contrôlable
Dérivation Longueur courte et chemin le plus direct possible Plus elle est courte, plus le réseau est simple à fiabiliser
Passerelle Vraie compatibilité avec l’ancien matériel Elle évite de remplacer un instrument encore utile juste pour une question de protocole

Si j’assemble un bateau existant, je fais aussi très attention aux zones déjà occupées derrière les tableaux et aux contraintes de maintenance. Un câble un peu plus long, un point de service accessible ou une petite réserve pour un futur répétiteur valent plus qu’un montage serré au millimètre. C’est particulièrement vrai sur les unités de croisière où l’on ajoute souvent un instrument, puis un second, puis une passerelle moteur ou batterie.

Au moment d’acheter ou de faire poser le réseau, je conseille presque toujours de penser en termes d’évolution. Le bon système n’est pas celui qui tient juste la configuration du jour, mais celui qui supporte sans douleur un écran supplémentaire, un capteur de vent ou une intégration moteur plus tard.

Il reste alors une dernière vérification, très simple, avant de fermer les cloisons ou de valider un chantier.

Les trois vérifications que je fais avant de fermer le chantier

Je m’assure d’abord que le plan papier ou numérique correspond réellement à ce qui est installé à bord: ligne principale, point d’alimentation, terminaisons et dérivations. Ensuite, je valide le budget d’alimentation avec une marge confortable, pas juste à la limite théorique. Enfin, je garde un peu de réserve physique pour l’évolution future, parce qu’un réseau de navigation bien pensé se juge aussi à sa capacité à grandir sans recommencer tout le câblage.

  • Le réseau est lisible et accessible pour un diagnostic rapide.
  • Les données critiques apparaissent aux bons endroits, sans doublons inutiles.
  • Les futurs ajouts ont déjà une place logique dans l’architecture.

Quand ces trois points sont réunis, le réseau cesse d’être un empilement d’appareils et devient un outil de navigation fiable. C’est exactement ce que je recherche sur un bateau de plaisance: peu de complexité visible, beaucoup de cohérence derrière les panneaux.

Questions fréquentes

Le NMEA 2000 est une norme de communication qui permet aux équipements électroniques de bord (GPS, sondeur, pilote auto, etc.) de partager des données sur un réseau unique. Il simplifie le câblage et assure la cohérence des informations pour une navigation plus efficace.

Le NMEA 2000 est un réseau moderne, multi-maître, avec une topologie en colonne principale et des débits plus élevés (250 kbps). Le NMEA 0183 est plus ancien, point à point, avec un câblage plus complexe et des débits limités (4800 bauds), souvent utilisé pour des équipements hérités.

Les erreurs fréquentes incluent l'absence de terminaisons, deux points d'alimentation sans isolateur, des dérivations trop longues, un budget LEN ignoré ou des connecteurs inadaptés. Ces problèmes peuvent rendre le réseau instable ou provoquer des pannes intermittentes.

Pour un réseau fiable, assurez-vous d'avoir une seule injection de puissance, deux terminaisons aux extrémités, des dérivations courtes (max 6m), et de respecter le budget LEN. Un schéma clair et un accès facile aux composants facilitent également le diagnostic et la maintenance.
