Sur un bateau, un joint n’a pas le droit à l’approximation : humidité, sel, UV, vibrations et dilatations finissent toujours par révéler les mauvais choix. Le Sikaflex®-265 attire l’attention parce qu’il promet un collage souple, propre et résistant aux intempéries, mais ce n’est pas pour autant la référence à dégainer pour n’importe quelle coque.
Je vais donc clarifier à quoi sert vraiment ce polyuréthane, dans quels cas il peut encore avoir du sens sur un bateau, et quels produits marins sont plus cohérents pour une réparation durable. L’objectif est simple : éviter les erreurs de compatibilité, gagner du temps au montage et obtenir une étanchéité qui tient réellement dans la durée.
Les points à vérifier avant d’utiliser un joint polyuréthane sur un bateau
- La 265 est d’abord une colle de vitrage direct, pas un mastic marin généraliste.
- Elle se travaille entre 10 et 35 °C, avec une zone idéale autour de 15 à 25 °C.
- Le temps de peau est d’environ 45 minutes, donc la pose doit rester rapide et organisée.
- Elle ne doit pas être appliquée sur de l’eau stagnante ni sous l’eau.
- Pour une coque, 291i, 292i, 295 UV ou 290 DC PRO sont souvent plus adaptés selon la zone.
- La préparation du support compte autant que le produit lui-même : propre, sec, compatible.
Ce que recouvre vraiment la référence 265
La 265 est un adhésif polyuréthane monocomposant à prise à l’humidité, pensé pour le vitrage direct des véhicules de transport. En clair, c’est un produit souple, noir, peu odorant, qui résiste bien aux intempéries et qui garde une bonne tenue sur des joints extérieurs. Sur le papier, cela peut sembler proche d’un mastic marin, mais la vocation d’origine reste le collage et l’étanchéité de vitrages, pas le travail structurel sur une coque.
Je regarde toujours les chiffres avant de juger un produit en atelier, parce qu’ils donnent la vraie marge de manœuvre.
| Repère technique | Valeur utile |
|---|---|
| Base chimique | Polyuréthane monocomposant |
| Couleur | Noire |
| Température d’application | 10 à 35 °C |
| Température idéale du support | 15 à 25 °C |
| Temps de peau | Environ 45 minutes |
| Température de service | -40 à 90 °C |
| Comportement mécanique | Bonne résistance au fluage et bonne élasticité |
Le point intéressant, c’est que ce type d’adhésif peut aussi convenir à certains joints extérieurs, à condition que le support soit compatible et que l’on ait fait des essais sur une pièce d’origine. C’est là que beaucoup de réparations se jouent : le produit peut être techniquement correct, mais pas forcément pertinent pour l’usage marin visé. C’est précisément pour cette raison qu’il faut regarder la zone d’emploi avant de choisir la cartouche, pas seulement le nom imprimé dessus.
Sur la coque, la vraie question est la zone d’emploi
Sur une coque, je sépare toujours trois cas. Le premier concerne les joints extérieurs non immergés, peu sollicités mécaniquement, où une solution polyuréthane peut parfois être envisageable si la compatibilité du support est validée. Le deuxième concerne les zones qui travaillent vraiment, comme la liaison pont-coque, les fixations exposées aux chocs ou les pièces qui prennent des efforts de traction et de cisaillement. Le troisième concerne les éléments qui baignent en permanence dans l’univers marin ou qui demandent une spécialité claire, comme les vitrages, les joints de pont ou le calfatage du teck.
La 265 n’est pas mon premier choix dès qu’il y a immersion, charge structurelle ou exigence marine spécifique. Le fabricant lui-même indique de ne pas l’appliquer sur une surface sous eau stagnante ou sous l’eau, ce qui suffit à l’écarter de nombreuses réparations de coque.
En pratique, je la retiens seulement pour des cas de pose extérieure très encadrés, avec support testé, sans rôle structurel et sans exposition permanente à l’eau. Dès qu’on entre dans le cœur de la réparation bateau, il faut basculer vers des références marines dédiées. C’est ce tri qui évite les faux bons choix, et il mène directement à la méthode d’application.

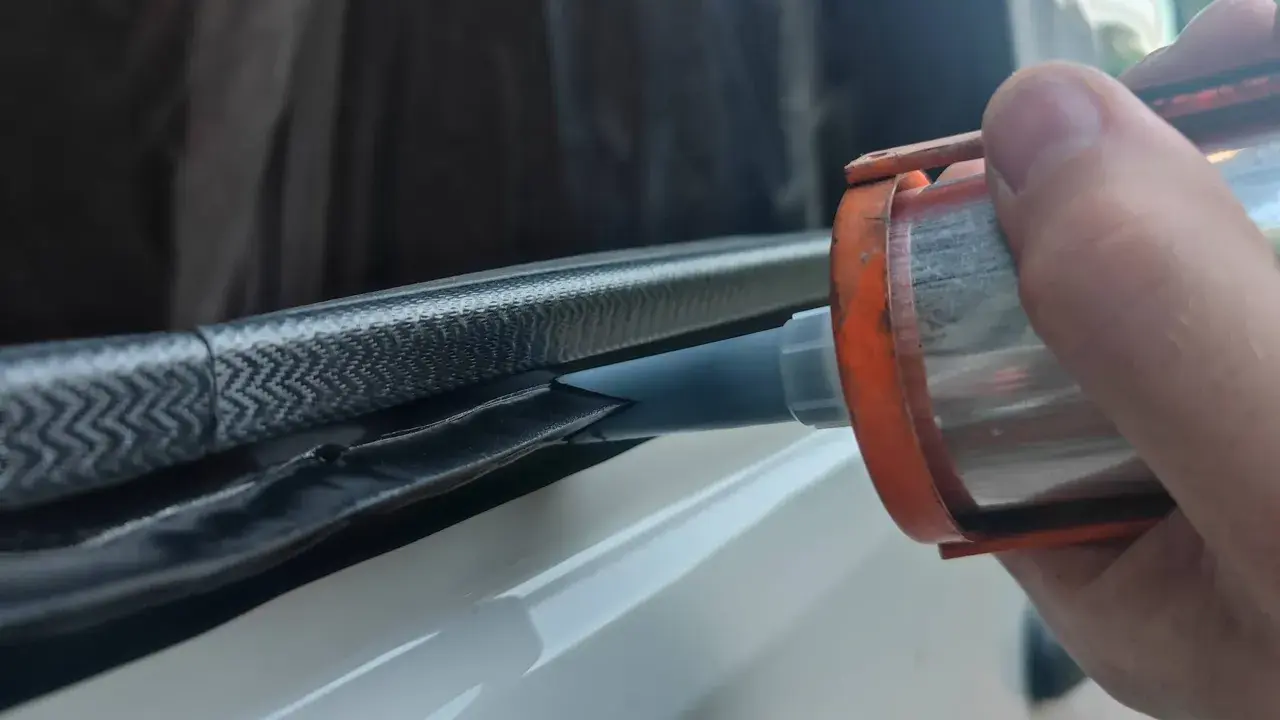

Appliquer proprement un joint extérieur qui doit tenir
Quand on décide malgré tout d’utiliser ce type de polyuréthane sur un joint extérieur compatible, la préparation fait toute la différence. Je pars d’un support propre, sec, dégraissé et débarrassé de toute poussière ou contamination. Sur une coque, cela veut dire : sel retiré, ancien mastic proprement supprimé, surface saine, et essai préalable sur le substrat réel si le matériau est sensible ou ancien.
Préparer le support sans improviser
Les apprêts et nettoyants ne se choisissent pas au hasard. Sur des surfaces peintes, du gelcoat, de l’aluminium ou certains plastiques, je préfère tester une petite zone avant d’engager tout le chantier. Le risque n’est pas seulement une mauvaise adhérence : sur les plastiques sensibles aux fissurations de contrainte, une compatibilité mal vérifiée peut créer le problème que l’on cherchait justement à éviter.
Poser avec une vraie fenêtre de travail
La 265 se travaille entre 10 et 35 °C, mais la zone confortable se situe autour de 15 à 25 °C. Le joint se met en place en cordon triangulaire pour garder une épaisseur régulière, puis les pièces doivent être assemblées avant la formation de peau. En ambiance chaude et humide, la fenêtre se raccourcit nettement ; c’est un détail qui change tout sur un pont en plein été ou dans un chantier peu ventilé.
Pour la finition, je reste simple et rapide : lissage pendant le temps de peau, pas après. Les résidus frais se nettoient avec un solvant adapté ou avec un produit de dépose de type Sika Remover-208 ; une fois le joint polymérisé, il faut travailler mécaniquement. Ce n’est pas un point de détail : un nettoyage raté laisse souvent des bavures qui vieillissent mal et donnent un résultat visuel médiocre.
Lire aussi : Époxy sur polyester - Réussir vos réparations de coque
Respecter le séchage avant remise en service
Le temps de peau n’est pas le temps de service. Si on remue trop tôt un assemblage encore jeune, on casse le joint sans le voir immédiatement. Sur un bateau, cette erreur est classique : on veut remettre à l’eau, recharger, ou tendre une pièce trop vite. Sur les assemblages plus exigeants, comme ceux qui relèvent de la gamme marine structurale, la patience est indispensable. La documentation marine annonce par exemple environ 24 heures avant retrait des aides de maintien et autour de 7 jours pour atteindre la résistance en service sur certains montages en 292i. Autrement dit, la vitesse de chantier ne doit pas écraser la logique de cure.
Une fois cette méthode en place, le vrai sujet devient le choix du bon produit pour chaque zone du bateau, et là la différence est nette.
Quel produit Sika choisir selon la partie du bateau
Si je devais résumer le choix en une phrase, je dirais ceci : plus la pièce travaille mécaniquement, plus il faut aller vers un produit marin dédié. Pour une coque, il ne suffit pas que le joint « tienne » ; il doit aussi encaisser les vibrations, la corrosion saline, les variations thermiques et parfois les charges de structure.
| Produit | Usage marin typique | Atout principal | Limite à garder en tête |
|---|---|---|---|
| 265 | Joints extérieurs non immergés, cas très contrôlés | Bonne tenue aux intempéries, mise en œuvre propre | Pas adapté à l’immersion ni aux assemblages structurels de coque |
| 291i | Étanchéité polyvalente, rub rails vissés, joints souples | Souplesse, bonne adhérence sur de nombreux supports | À éviter sur les plastiques sensibles aux fissures de contrainte |
| 292i | Liaison pont-coque, fixations sollicitées, joints structurels | Haute résistance mécanique et bonne tolérance aux irrégularités | Ce n’est pas un simple mastic de finition |
| 295 UV | Vitrages organiques, hublots, vitrages de pont exposés | Très bonne résistance aux UV et bonne élasticité | Réservé aux vitrages organiques et aux applications marines dédiées |
| 290 DC PRO | Calfatage des joints de pont en teck | Conçu pour le teck, finition nette et ponçable | Ne remplace pas un adhésif universel |
La logique est assez simple, et je la retrouve sur presque tous les chantiers bien faits : 291i pour l’étanchéité souple, 292i pour la contrainte mécanique, 295 UV pour le vitrage organique, 290 DC PRO pour le teck. La 265 reste en marge de cette famille marine, utile dans certains cas extérieurs, mais pas comme réponse par défaut à tout problème de coque. Une fois ce tri fait, on évite déjà la plupart des erreurs coûteuses.
Les erreurs que je vois le plus en entretien de coque
Les joints qui lâchent ont rarement une seule cause. Le plus souvent, c’est une accumulation de petits mauvais choix qui finissent par rendre la réparation fragile.
- Confondre étanchéité et structure. Un joint souple ne remplace pas un assemblage mécanique ou un adhésif de structure.
- Travailler sur un support humide ou salé. Le sel, l’humidité et la graisse sabotent l’adhérence avant même le premier choc.
- Utiliser le mauvais produit sur la mauvaise zone. Un hublot, un rub rail et une liaison pont-coque n’exigent pas la même chimie.
- Ignorer les matériaux sensibles. Certains plastiques, comme le polycarbonate ou le PMMA, demandent des essais préalables.
- Raccourcir la cure. Si le bateau est remis en contrainte trop tôt, le joint travaille avant d’être prêt.
- Appliquer sous l’eau ou sur eau stagnante. C’est un mauvais réflexe sur toute réparation de coque, et c’est exclu pour la 265.
Je vois souvent des réparations échouer non pas parce que la marque est mauvaise, mais parce qu’on a voulu faire faire au produit un travail qui n’était pas le sien. Un mastic bien choisi sur un support propre tient très bien ; un excellent mastic mal placé finit mal. C’est moins spectaculaire qu’un discours marketing, mais c’est la réalité du bord de l’eau.
Le réflexe simple qui évite les mauvaises cartouches
Si votre intervention touche vraiment la coque, je pars d’un diagnostic en trois questions : la zone est-elle immergée ou non, la pièce prend-elle des efforts mécaniques, et le support est-il compatible avec le produit envisagé ? À partir de là, le choix devient plus clair. Pour une zone structurelle ou très sollicitée, je vais vers 292i ; pour une étanchéité marine souple et polyvalente, 291i ; pour un vitrage organique exposé, 295 UV ; pour le teck, 290 DC PRO.
La 265 reste intéressante pour certains joints extérieurs propres et bien maîtrisés, mais elle n’est pas la solution universelle de l’entretien bateau. Bien choisie, elle fait gagner du temps ; mal placée, elle donne seulement l’illusion d’une réparation solide jusqu’au premier vrai passage de sel, de vibration ou d’eau stagnante.
