En navigation de plaisance, l’imagerie latérale d’un sondeur Humminbird sert surtout à voir ce que la carte ne montre pas encore : cassures, blocs, herbiers, épaves discrètes, hauts-fonds et passages plus sûrs. Bien réglée, elle aide à préparer une approche, à sécuriser un déplacement et à mémoriser précisément une zone utile. Je vais donc aller droit au but : ce que l’écran affiche réellement, comment le lire, quels réglages comptent vraiment et comment l’exploiter sans lui demander ce qu’il ne peut pas faire.
L’essentiel à retenir avant d’aller plus loin
- Le sonar latéral balaie à gauche et à droite du bateau, avec une portée qui peut aller jusqu’à 122 m de chaque côté sur la gamme Side Imaging classique, soit environ 244 m au total.
- Il est particulièrement utile pour repérer le relief, les obstacles immergés et les transitions de fond, bien plus que pour compter les poissons un par un.
- La qualité d’image dépend surtout de la trajectoire du bateau, du contraste, de la sensibilité et de la gestion du bruit dans la colonne d’eau.
- En navigation, il complète le GPS et la carte marine, mais ne remplace ni la veille visuelle ni la prudence dans les zones peu profondes.
- Le plus efficace consiste à balayer large, puis à réduire la portée et à marquer un waypoint dès qu’une structure intéressante apparaît.
Comment fonctionne l’imagerie latérale sur un Humminbird
Le principe est simple à expliquer, mais très puissant en pratique. La sonde envoie des faisceaux très fins sur les côtés du bateau, puis assemble les retours pour construire une image du fond par tranches successives. Au lieu de regarder seulement sous la coque, on obtient une vue panoramique de ce qui se trouve à bâbord et à tribord, avec une ligne centrale qui sert de repère pour situer les objets par rapport à la trajectoire du bateau.
Sur les modèles classiques, cette vue latérale peut couvrir jusqu’à 400 pieds de chaque côté, soit environ 122 m, ce qui donne un total proche de 244 m de largeur explorée. C’est ce grand champ de vision qui fait la différence en navigation : on détecte plus vite un haut-fond, un banc d’herbes, une branche noyée ou un changement brutal de structure avant d’arriver dessus.
| Mode | Ce qu’il regarde | Utilité principale |
|---|---|---|
| Sonar 2D | Sous le bateau | Mesure de profondeur et lecture directe des échos |
| Down Imaging | Sous le bateau, avec plus de finesse | Lecture détaillée du relief et de la texture immédiate du fond |
| Side Imaging | À gauche et à droite du bateau | Recherche large, repérage des obstacles et lecture de zones à explorer |

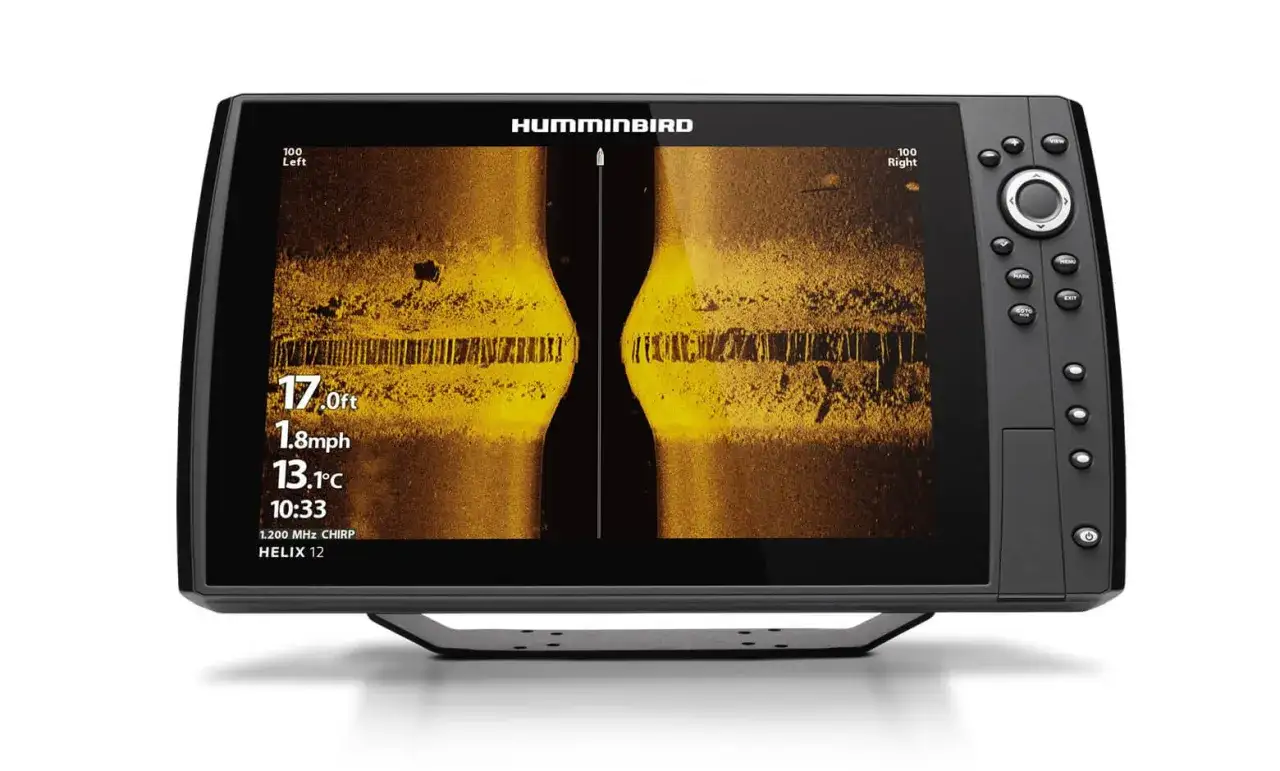

Ce que l’écran raconte vraiment sur le fond
Une image latérale se lit comme une scène éclairée de côté. Les zones très claires correspondent souvent à un retour fort, donc à un fond dur, une roche, une branche ou une structure qui renvoie bien l’onde. Les ombres sombres ne sont pas du « vide » : elles signalent souvent qu’un objet se dresse entre la sonde et le fond, ce qui aide justement à estimer sa hauteur et sa forme.
La ligne centrale sépare les deux moitiés de l’image, mais le détail utile se trouve surtout dans les contrastes autour de cette ligne. Un tapis d’herbiers, par exemple, donne souvent un aspect plus irrégulier qu’une vase uniforme. Un arbre immergé peut apparaître comme une masse claire avec une ombre bien marquée derrière lui. C’est cette logique qu’il faut retenir : le sonar latéral ne montre pas la réalité comme une photo, il traduit les différences de densité et de relief en contrastes lisibles.
| Élément affiché | Lecture utile | Ce que j’en déduis souvent |
|---|---|---|
| Ligne centrale | Axe du bateau | Je sais à quel côté se trouve la structure |
| Retour clair et net | Réflexion forte | Fond dur, roche, bois ou relief marqué |
| Ombre sombre | Zone masquée par un objet | Hauteur ou volume réel de la structure |
| Texture irrégulière | Fond mixte ou végétation | Transition intéressante à explorer au GPS |
Le piège, c’est de regarder uniquement les taches claires et d’ignorer les ombres. Or, en navigation comme à la pêche, ce sont souvent ces ombres qui donnent l’indice le plus fiable sur la taille réelle d’un obstacle. Une fois cette lecture intégrée, les réglages deviennent beaucoup plus simples à ajuster.
Les réglages qui font vraiment la différence
Je commence toujours par la portée, puis je corrige le contraste et la sensibilité. C’est l’ordre le plus logique : inutile d’augmenter tous les curseurs si la zone affichée est trop large ou si l’image se noie dans le bruit. Sur un plan d’eau calme, une portée large permet de scanner plus vite ; quand j’approche d’une zone prometteuse, je resserre pour gagner en lisibilité et voir les détails qui comptent.
Deux réglages méritent une attention particulière sur les appareils Humminbird récents : la sensibilité de la colonne d’eau et le contraste dynamique. La première sert à calmer le « brouillard » dans la tranche d’eau quand l’image devient trop chargée ; le second ajuste automatiquement le contraste pour garder une lecture plus propre quand les conditions changent. Dans une eau teintée ou perturbée, cette combinaison peut faire une vraie différence, surtout si l’on veut distinguer une structure fine d’un simple bruit de fond.
| Situation | Réglage à privilégier | Effet recherché |
|---|---|---|
| Zone large à explorer | Portée plus ouverte | Balayage rapide des côtés du bateau |
| Passage précis ou obstacle probable | Portée réduite | Meilleure lecture des détails |
| Eau chargée ou retour brouillé | Sensibilité de colonne d’eau | Moins de clutter, image plus nette |
| Conditions changeantes | Contraste dynamique | Affichage plus stable et plus lisible |
Mon conseil est assez simple : ne cherche pas le réglage « parfait » une fois pour toutes. Cherche plutôt un réglage de départ cohérent pour le type d’eau, puis ajuste par petites touches. C’est ce qui permet ensuite d’utiliser l’outil avec méthode, notamment quand il faut naviguer au plus près d’une zone sensible.
Comment l’utiliser pour naviguer avec plus de sécurité
Pour la navigation de loisir, le vrai intérêt du sonar latéral n’est pas seulement de « trouver du poisson ». Il sert à confirmer qu’un passage est libre, à comprendre la forme réelle d’une berge et à repérer des dangers qui n’apparaissent pas clairement sur un écran de carte. Sur un lac, un plan d’eau intérieur ou une baie abritée, il devient vite un excellent outil pour choisir une ligne de route plus propre et plus prudente.
La méthode la plus efficace consiste à naviguer d’abord en lecture large, puis à revenir sur la zone intéressante pour la détailler. Dès qu’un point utile apparaît, je le marque immédiatement avec un waypoint. C’est particulièrement pertinent pour les cassures, les pointes, les passages étroits, les blocs isolés ou les changements brusques de profondeur. Le sonar me dit où regarder, le GPS me permet d’y revenir proprement.
| Situation de navigation | Ce que je cherche | Décision utile |
|---|---|---|
| Approche d’une anse inconnue | Hauts-fonds, arbres noyés, bordures de végétation | Je ralentis et je prépare un point de passage |
| Passage entre deux zones peu profondes | Couloir d’eau plus propre | Je garde le cap au centre du corridor |
| Retour vers un poste précis | Structure déjà repérée | Je me base sur le waypoint, pas sur la mémoire |
| Navigation côtière de loisir | Relief proche et obstacles isolés | Je garde la carte comme référence et le sonar comme vérification |
J’insiste sur un point : le sonar latéral ne remplace jamais la lecture du contexte. Une bouée, une zone réglementée, un chenal balisé ou un obstacle émergent doivent rester prioritaires dans la logique de navigation. Le meilleur usage de l’outil consiste donc à superposer les informations, pas à lui faire porter toute la décision.
Les erreurs qui donnent une fausse impression de précision
La première erreur, c’est de faire confiance à une image prise en virage serré. Quand le bateau tourne trop vite, la lecture se tord et les objets semblent déformés. La seconde, c’est de pousser la portée trop loin alors que l’on cherche du détail : on voit plus large, mais on perd rapidement en finesse. La troisième, plus discrète, c’est un transducteur mal aligné ou trop exposé aux turbulences ; dans ce cas, on passe du temps à régler le logiciel alors que le vrai problème vient du montage.
Il y a aussi une confusion fréquente entre « image chargée » et « image utile ». Une scène très brillante n’est pas forcément meilleure qu’une image un peu plus sobre. Si le bruit envahit l’écran, je préfère réduire la colonne d’eau affichée ou retravailler le contraste plutôt que de forcer la sensibilité. C’est souvent là que les débutants se trompent : ils cherchent davantage d’écho alors qu’ils devraient chercher davantage de lisibilité.
- Ne juge pas une zone sur une seule passe en courbe.
- N’utilise pas une portée maximale si tu veux identifier une structure fine.
- Vérifie l’alignement de la sonde avant de multiplier les réglages.
- Ne confonds pas une ombre nette avec un trou dans le fond.
- Marque les points intéressants tout de suite, sinon l’information se perd vite.
Quand j’observe ce genre d’erreurs, je reviens toujours aux mêmes bases : trajectoire stable, portée adaptée, sonde correctement posée et réglages sobres. C’est cette discipline qui transforme un écran impressionnant en véritable aide à la navigation.
La méthode la plus fiable pour en tirer un vrai gain en navigation
Si je devais résumer l’intérêt du sonar latéral sur un bateau de plaisance, je dirais qu’il sert à réduire l’incertitude. Il ne remplace pas la carte, il n’annule pas la prudence et il ne lit pas à ta place les règles de navigation. En revanche, il t’aide à voir plus loin sur les côtés, à comprendre plus vite la forme du fond et à prendre de meilleures décisions quand tu entres dans une zone mal connue.La routine que je conseille est simple : scanner large pour repérer la structure, resserrer pour valider le détail, marquer les points utiles, puis revenir au besoin avec l’écran partagé si le bateau le permet. Ajoute à cela une lecture honnête des limites de l’image et tu obtiens un outil qui apporte un vrai confort, surtout sur les plans d’eau où un simple haut-fond ou une bordure noyée peut faire la différence entre une approche propre et une mauvaise surprise.
Au final, le bon usage de cette technologie tient moins à l’étiquette du modèle qu’à la façon de l’intégrer dans ta navigation. Un écran bien réglé, une sonde bien installée et une lecture méthodique font bien plus qu’un affichage spectaculaire, et c’est souvent ce trio-là qui change réellement la qualité d’une sortie.
