Quand je contrôle une chaîne de mouillage, je ne me fie jamais à l’œil. Savoir comment mesurer un maillon de chaîne permet de vérifier le diamètre réel, le pas, la largeur utile et surtout la compatibilité avec le barbotin du guindeau. Dans la pratique, une mesure propre évite les bourrages, les sauts de chaîne et les erreurs de remplacement qui coûtent cher. Ici, je vais au concret: les bonnes cotes à relever, la méthode fiable à bord et les pièges qui faussent tout.
Les points à retenir avant de sortir le pied à coulisse
- Je ne mesure pas un seul maillon au hasard: je contrôle une section de 10 maillons bien tendue.
- Le diamètre se prend sur la barre du maillon, jamais sur la soudure ni sur une zone rouillée.
- Le pas est la cote qui fait réellement la différence sur un barbotin; deux chaînes du même diamètre peuvent être incompatibles.
- Une chaîne DIN 766 et une chaîne ISO 4565 de même diamètre ne donnent pas toujours la même longueur sur 10 maillons.
- Si la chaîne est ovalisée, allongée ou très marquée par la corrosion, je ne me contente pas de mesurer: je pense remplacement.
Ce qu'il faut mesurer sur un maillon de chaîne
Je parle ici des chaînes de mouillage à maillons courts, celles qui travaillent avec un guindeau sur un bateau de plaisance. Pour ce type de chaîne, la mesure utile n’est pas seulement le diamètre nominal: je regarde aussi le pas, la largeur intérieure et la régularité de l’ensemble. Le pas est souvent la cote qui fait la différence entre une chaîne qui file bien et une autre qui saute ou se bloque au barbotin.

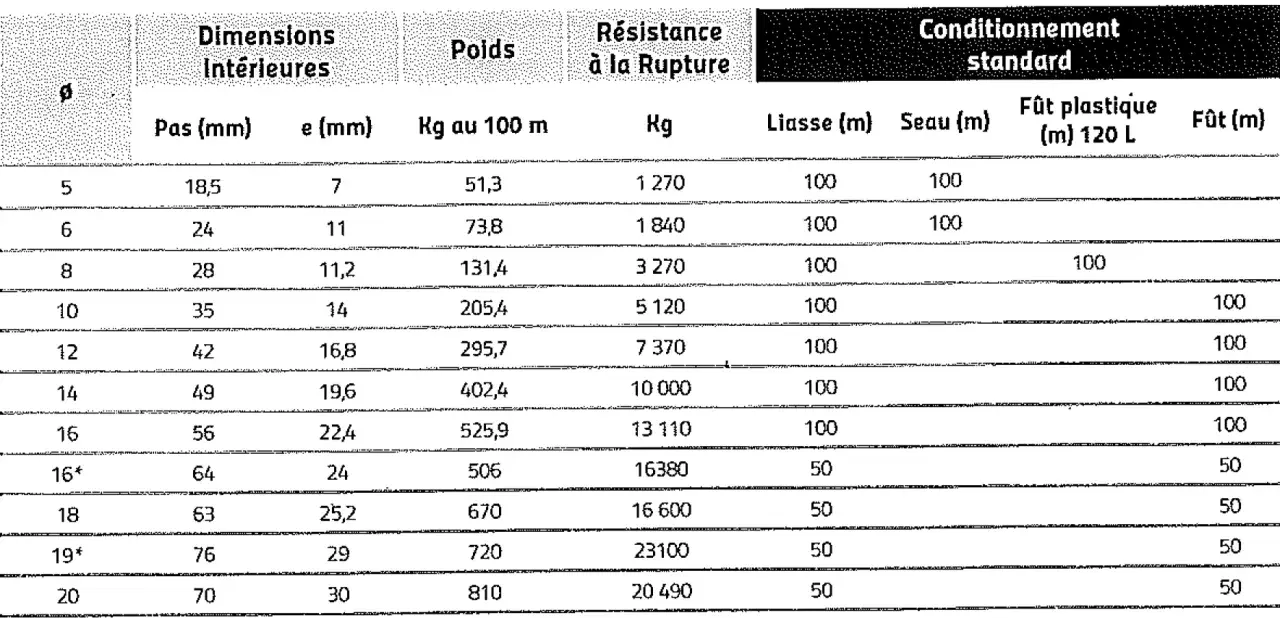

Sur les chaînes calibrées de cette famille, le pas nominal tourne souvent autour de 3 fois le diamètre du fil, ce qui explique pourquoi deux chaînes du même diamètre ne se comportent pas toujours pareil. En France, je travaille en millimètres et je note toujours la norme de la chaîne à côté de la cote relevée.
| Mesure | À quoi elle sert | Comment je la prends |
|---|---|---|
| Diamètre du fil | Vérifier la taille nominale de la chaîne | Au pied à coulisse, sur la barre du maillon, loin de la soudure |
| Pas | Contrôler la compatibilité avec le barbotin | Sur 10 maillons tendus, du bord extérieur du premier au bord extérieur du onzième |
| Largeur intérieure | Évaluer le passage utile dans le guindeau et les accessoires | Dans la zone libre du maillon, sans l’écraser |
| Largeur extérieure | Mesurer l’encombrement réel du maillon | Au point le plus large, sur une portion saine |
Je regarde toujours ces valeurs ensemble. Un diamètre correct avec un pas faux donne une chaîne qui paraît saine sur l’établi mais qui travaille mal à la remontée. Une fois ce vocabulaire posé, la mesure elle-même devient simple et beaucoup plus fiable.
La méthode la plus fiable à bord
La méthode la plus propre reste la même, que la chaîne soit neuve ou déjà en service. Je la tends sur une surface plane, je choisis une zone saine, puis je relève la cote sur 10 maillons plutôt que sur un seul. Cette longueur de référence lisse les petites erreurs de lecture et donne une image plus fiable de la géométrie réelle.
- Je nettoie d’abord la portion à mesurer. Sel, boue, peinture et rouille légère faussent vite la lecture.
- Je choisis une section représentative, sans maillon déformé ni soudure trop marquée.
- Je pose la chaîne à plat et je la tends légèrement, juste assez pour supprimer le jeu.
- Je mesure le diamètre du fil sur la partie droite du maillon, avec un pied à coulisse bien perpendiculaire.
- Je prends la longueur sur 10 maillons, du bord extérieur du premier au bord extérieur du onzième.
- Je recommence deux fois au moins, sur une autre zone, pour voir si la cote reste stable.
Si je n’ai pas de pied à coulisse, une règle métallique rigide peut dépanner pour la longueur, mais je la garde comme solution de secours. Un mètre souple n’est pas mon premier choix: il suit les courbes et rend le chiffre moins fiable. Une fois les cotes notées, il faut encore les interpréter avec un peu de recul.
Lire les mesures sans se tromper
Le piège, ce n’est pas seulement de mal mesurer. C’est surtout de surinterpréter un chiffre isolé. Une chaîne légèrement différente de la fiche constructeur n’est pas forcément mauvaise; une chaîne qui varie d’une zone à l’autre, en revanche, mérite un vrai contrôle.
| Ce que je constate | Lecture possible | Ce que je fais |
|---|---|---|
| Longueur sur 10 maillons un peu différente de la cote théorique | Tolérance de fabrication ou petite erreur de prise de cote | Je recommence sur une autre zone propre |
| Écart qui change nettement selon la portion mesurée | Allongement irrégulier ou usure localisée | Je surveille de près, puis je prévois le remplacement |
| Maillons ovalisés, plats ou piqués | Fatigue mécanique ou corrosion | Je ne les considère plus comme une chaîne fiable pour un mouillage sérieux |
| Diamètre correct mais chaîne qui travaille mal | Pas ou largeur incompatible | Je vérifie le barbotin avant d’accuser la chaîne |
Je me méfie surtout d’une chaîne qui semble “presque bonne”. En mouillage, le presque est souvent le début des problèmes: une chaîne un peu allongée peut encore sembler acceptable à l’œil, mais elle finit par fatiguer le guindeau, voire par bloquer au moment où l’on en a le moins besoin. C’est précisément là que le barbotin prend toute son importance.
Pourquoi le barbotin impose sa loi
Le barbotin ne lit pas le diamètre seulement; il lit la géométrie complète du maillon. C’est pour cela que deux chaînes annoncées au même diamètre peuvent se comporter très différemment au guindeau. Je vérifie toujours le marquage du barbotin ou la notice du guindeau avant de commander quoi que ce soit.
Le cas classique, c’est la différence entre une chaîne DIN 766 et une chaîne ISO 4565 au même diamètre nominal. Sur 10 maillons, l’écart peut atteindre environ 20 mm selon les fabricants et les calibrations. Dit autrement: deux chaînes “10 mm” peuvent sembler cousines sur le papier, mais ne pas avoir du tout la même vie sur le barbotin.
| Cas | Conséquence | Ma lecture |
|---|---|---|
| Même diamètre, même calibrage | Passage fluide si la chaîne est saine | Bonne base de travail |
| Même diamètre, pas différent | Sauts, bruit, accrochage ou blocage | Incompatibilité probable |
| Chaîne usée avec barbotin encore correct | Entraînement irrégulier | Je contrôle toute la ligne, pas seulement la chaîne |
| Chaîne neuve sur barbotin usé | Prise imparfaite | Je ne pars pas du principe que “ça ira bien” |
Je ne mélange jamais les logiques de calibrage à la légère. Si le bateau a déjà un historique de chaîne et de guindeau, je cherche la compatibilité exacte plutôt qu’une approximation “qui a l’air proche”. C’est plus sûr, et au final souvent moins coûteux que de devoir remplacer un ensemble mal assorti.
Les erreurs de mesure que je vois le plus souvent
La plupart des mauvaises mesures viennent d’habitudes trop rapides. Une chaîne sale, une lecture faite au niveau de la soudure ou une vérification sur un seul maillon donnent un chiffre propre en apparence, mais faux dans la réalité.
- Mesurer sur la soudure au lieu de mesurer la barre du maillon.
- Se contenter d’un seul maillon alors que l’usure se lit mieux sur 10 maillons.
- Laisser la chaîne en courbe dans le puits ou sur le pont au lieu de l’étaler.
- Prendre la cote sur une chaîne très encrassée, peinte ou couverte de corrosion.
- Confondre diamètre nominal et largeur du maillon.
- Oublier qu’une chaîne de même diamètre peut avoir un pas différent selon la norme.
- Ignorer l’état des premiers mètres près de l’ancre, souvent les plus sollicités.
Quand ces pièges sont écartés, la lecture devient nette. Et c’est à ce moment-là qu’on peut décider sereinement s’il faut continuer à utiliser la chaîne, la surveiller de près ou la remplacer sans attendre.
Le repère que je garde à bord avant de remplacer la chaîne
Avant de commander une chaîne neuve, je garde quatre repères: la norme du barbotin, la longueur sur 10 maillons, l’état des premiers mètres côté ancre et la présence d’un maillon de jonction correctement dimensionné. Si l’un de ces points reste flou, je reprends la mesure plutôt que de miser sur une compatibilité approximative.
- Je note la cote mesurée sur 10 maillons dans le carnet d’entretien.
- Je garde une photo du marquage du barbotin ou de la plaque du guindeau.
- Je contrôle la manille d’ancre, l’émerillon éventuel et tout raccord de matelotage qui transmet l’effort.
- Je refais ce contrôle au début de saison et après toute anomalie de remontée.
Au fond, la bonne mesure n’est pas une formalité: c’est ce qui permet à la chaîne, au guindeau et au mouillage de travailler ensemble sans surprise. Je garde toujours cette logique simple à bord, parce qu’en mer, une cote approximative finit tôt ou tard par coûter plus qu’un peu de temps au pied à coulisse.
