La navigation à bord repose souvent sur des échanges de données plus simples qu’on ne l’imagine. Un bon branchement nmea 0183 permet par exemple à un GPS de parler à une VHF, à un AIS d’alimenter un traceur ou à un pilote automatique de récupérer une position fiable; encore faut-il respecter le sens des fils, la vitesse de transmission et les limites du standard. Dans ce guide, je détaille la logique du protocole, le câblage concret, les montages les plus courants et les erreurs qui font perdre du temps au port comme en mer.
L’essentiel à garder en tête avant de brancher vos appareils
- Le NMEA 0183 fonctionne en logique talker / listener : un appareil émet, un ou plusieurs reçoivent.
- Le point critique est le croisement correct entre TX et RX, puis entre les bornes A (+) et B (-).
- La vitesse la plus courante est 4 800 bauds; l’AIS et certains flux utilisent 38 400 bauds.
- Un câble torsadé blindé et des connexions propres évitent la plupart des faux contacts et des coupures intermittentes.
- Les couleurs de fils varient selon les marques, donc le manuel de l’appareil prime toujours sur les habitudes de bord.
- Quand le réseau grandit, NMEA 2000 devient souvent plus simple à maintenir qu’une multitude de liaisons 0183.
Comprendre la logique du protocole avant de toucher aux fils
Je commence toujours par la logique du système, parce que la plupart des erreurs viennent d’une mauvaise lecture du rôle de chaque appareil. En NMEA 0183, un talker émet des phrases de données et un listener les reçoit; le flux est donc directionnel, même si plusieurs récepteurs peuvent écouter le même émetteur.
Ces phrases sont courtes, structurées, et transportent des informations de navigation très concrètes: position GPS, vitesse fond, cap, profondeur, vent, identité AIS ou données DSC. Dans la pratique, cela veut dire qu’un câble bien branché ne sert pas seulement à “faire apparaître quelque chose à l’écran” : il alimente la chaîne de décision à bord, du routeur au pilote automatique.
La documentation NMEA rappelle justement cette idée simple mais décisive: on ne mélange pas les rôles, on relie un émetteur à un ou plusieurs récepteurs. C’est ce cadre qui évite de vouloir “additionner” des sorties entre elles, ce qui ne fonctionne presque jamais comme prévu.
Une fois cette logique posée, on peut préparer le câblage sans improviser et sans se laisser piéger par les couleurs de fils. C’est là que le travail devient réellement propre.
Préparer le câblage sans se tromper de port
Avant de sertir ou de raccorder quoi que ce soit, je vérifie toujours trois choses: le sens de la liaison, la vitesse de communication et le type exact de bornes présentes sur chaque appareil. Le plus mauvais réflexe consiste à supposer qu’un fil “sortant” d’un côté peut entrer n’importe où de l’autre.
| Point à vérifier | Ce que je contrôle | Pourquoi c’est décisif |
|---|---|---|
| Rôle de chaque appareil | Qui émet et qui reçoit | Un croisement TX/RX incorrect coupe la liaison immédiatement |
| Polarité | A (+) et B (-) | Le différentiel doit rester cohérent d’une extrémité à l’autre |
| Vitesse | 4 800 ou 38 400 bauds | Un même fil, avec le mauvais débit, donne un silence total ou des données illisibles |
| Type de câble | Paire torsadée blindée | Les parasites diminuent fortement sur une distance un peu longue |
| Alimentation | Tension et masse de l’appareil | Une liaison de données ne compense jamais une alimentation mal stabilisée |
La documentation Garmin insiste aussi sur un point très concret: les couleurs de conducteurs ne sont pas un standard universel. Sur un poste donné, on peut donc retrouver une logique différente de celle d’un autre fabricant, même si le protocole reste le même. Je préfère donc lire le schéma du modèle précis plutôt que de me fier à une habitude de chantier.
Cette vérification préalable prend quelques minutes, mais elle évite des heures de diagnostic. Une fois les ports identifiés, le branchement lui-même devient beaucoup plus simple.
Réaliser le câblage pas à pas
Je procède toujours de façon méthodique. D’abord, je coupe l’alimentation des équipements concernés. Ensuite, j’identifie le bornier ou le faisceau de sortie du talker, puis l’entrée du listener, en vérifiant la vitesse de liaison dans les menus ou la documentation.
- Je relie le TX A (+) de l’émetteur au RX A (+) du récepteur.
- Je relie le TX B (-) de l’émetteur au RX B (-) du récepteur.
- Si l’un des appareils n’utilise qu’un seul fil de sortie ou d’entrée, je suis exactement le schéma du fabricant au lieu de “compléter” la connexion à ma manière.
- Je maintiens les liaisons de données à distance des câbles d’alimentation, des convertisseurs et des émetteurs radio pour limiter les parasites.
- Je serre les connexions, puis je fais une première mise sous tension avec un seul montage actif pour valider la lecture des données.
Le cas le plus fréquent, c’est un appareil qui a seulement une entrée ou une sortie NMEA 0183 à deux fils, parfois avec une masse séparée. Dans ce cas, je ne force pas la symétrie: je branche ce qui est prévu, ni plus ni moins, car une adaptation improvisée crée souvent des comportements intermittents difficiles à diagnostiquer.
Autre point utile: un talker peut généralement alimenter plusieurs listeners en parallèle, mais l’inverse n’est pas une bonne idée. C’est précisément pour cela que certains montages fonctionnent très bien à bord alors que d’autres se mettent à “perdre” des phrases dès qu’on ajoute un appareil.
Une fois le câblage posé proprement, le vrai gain vient de la bonne combinaison d’équipements à bord. C’est ce que j’examine ensuite, parce que tous les branchements n’ont pas la même valeur pratique.
Les montages les plus utiles à bord
Sur un bateau de plaisance, quelques liaisons reviennent sans cesse. Elles ne servent pas au même usage, mais elles résolvent les problèmes les plus fréquents de navigation et de sécurité.
| Montage | Ce qu’il apporte | Point de vigilance |
|---|---|---|
| GPS vers VHF DSC | La VHF peut disposer d’une position précise pour un appel de détresse ou un message DSC | Vérifier que la VHF accepte les phrases de position attendues |
| AIS vers traceur | Le traceur affiche les cibles AIS avec leur route et leur vitesse | Le débit 38 400 bauds est très souvent requis |
| Anémomètre vers pilote automatique | Le pilote peut travailler à partir du vent réel pour une navigation à la voile | Il faut une compatibilité claire sur les phrases vent |
| Sondeur vers traceur | La profondeur et parfois la température remontent sur l’écran principal | Les menus d’affichage doivent pointer vers la bonne source |
| Récepteur GPS vers ordinateur de bord | Le logiciel de navigation récupère cap, vitesse et position | Un câble mal isolé ou trop long produit vite des données instables |
Je trouve que ces cas sont les plus parlants, parce qu’ils montrent bien la finalité du standard: transmettre juste assez d’informations, à la bonne vitesse, entre des équipements qui n’ont pas besoin de “tout” partager. Sur un bateau simple, cela reste très efficace; sur une installation plus riche, il faut juste accepter qu’on atteint vite les limites de l’architecture série.
C’est justement là qu’apparaissent les erreurs classiques. Elles sont souvent banales, mais elles se répètent au point de faire perdre un temps inutile à beaucoup de plaisanciers.
Les erreurs qui coupent la communication
Quand une liaison ne fonctionne pas, je commence par les causes les plus probables, pas par les cas extrêmes. Dans la majorité des diagnostics, le problème vient de l’un de ces points:
- TX et RX inversés : l’émetteur parle, mais personne n’écoute au bon endroit.
- A et B permutés : la polarité du différentiel n’est plus cohérente.
- Débit mal réglé : un appareil en 4 800 bauds et un autre en 38 400 bauds ne se comprendront pas.
- Deux talkers sur la même entrée : on mélange des sorties comme si c’était une multiprise, alors que ce n’en est pas une.
- Longueur ou environnement défavorables : câble trop exposé aux perturbations, passage près d’une alimentation, d’un onduleur ou d’une VHF.
- Couleurs de fils mal interprétées : une couleur n’est jamais une preuve, surtout entre deux marques différentes.
Le symptôme typique est très simple: l’écran affiche une valeur figée, ne reçoit rien, ou reçoit des données qui disparaissent dès qu’on met le moteur en route ou qu’on bouge un faisceau. Dans ce cas, je teste d’abord la vitesse, ensuite le sens des fils, puis la qualité physique du raccordement.
Je garde aussi un principe assez strict: si un montage fonctionne “presque”, je ne le laisse pas en l’état. Sur mer, le “presque” devient vite un vrai problème, surtout quand les vibrations et l’humidité commencent à travailler les connexions.
Quand le réseau devient plus vaste, il faut aussi savoir si l’on s’obstine dans 0183 ou si l’on franchit un cap d’architecture. C’est souvent une décision plus rationnelle qu’affective.

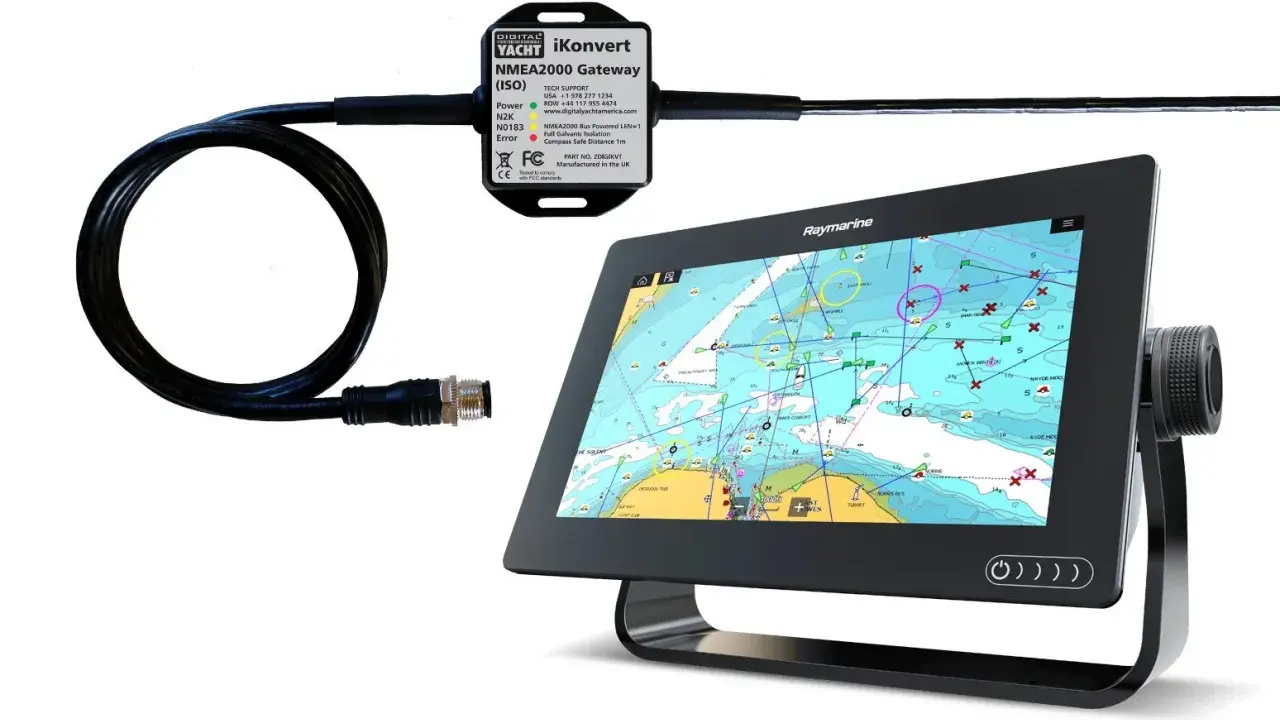

NMEA 0183 ou NMEA 2000 sur un bateau de plaisance
Je résume la différence de façon très simple: NMEA 0183 reste excellent pour quelques liaisons ciblées, tandis que NMEA 2000 devient plus confortable dès que le réseau s’étoffe. Sur un bateau modeste ou sur une installation déjà existante, le 0183 conserve tout son intérêt; sur une configuration moderne avec plusieurs capteurs et afficheurs, le 2000 simplifie souvent la vie.
| Critère | NMEA 0183 | NMEA 2000 |
|---|---|---|
| Architecture | Point à point, avec un émetteur et un ou plusieurs récepteurs | Réseau de type backbone avec dérivations |
| Installation | Très simple sur un lien isolé, mais demande de la rigueur | Plus structuré, souvent plus lisible à maintenir sur plusieurs appareils |
| Évolutivité | Limité quand le nombre d’équipements augmente | Plus adapté aux bateaux bien équipés |
| Usage typique | VHF, AIS ancien, GPS, sondeur, pilote, quelques capteurs | Réseau centralisé avec plusieurs écrans et capteurs modernes |
| Budget | Souvent plus économique à court terme | Installation initiale plus chère, mais meilleure cohérence globale |
Je ne présente pas le 0183 comme un standard dépassé. Il reste utile, robuste et parfaitement pertinent pour beaucoup de bateaux de plaisance, surtout quand on cherche à relier un ou deux équipements précis sans refaire tout le bord. En revanche, dès qu’on additionne les instruments, les convertisseurs et les reprises de signaux, le chantier devient plus lisible en NMEA 2000.
Le bon choix dépend donc du nombre d’appareils, de l’existant à bord et de la facilité de maintenance que vous voulez conserver. C’est exactement ce que je regarde avant de fermer un panneau, parce qu’un beau câblage ne vaut rien s’il est impossible à dépanner ensuite.
Les contrôles que je fais avant de refermer le tableau
Avant de remettre un capot ou de ranger les faisceaux, je fais toujours la même vérification finale:
- Je confirme que chaque appareil reçoit bien la bonne vitesse de communication.
- Je vérifie que la donnée attendue apparaît au bon endroit: position, profondeur, vent ou cible AIS.
- Je bouge légèrement le faisceau pour repérer une coupure intermittente avant qu’elle ne se transforme en panne de mer.
- Je m’assure que les épissures sont protégées de l’humidité et que les fils ne tirent pas sur les borniers.
- Je note le schéma, le réglage de débit et l’emplacement des raccords pour la prochaine intervention.
Un câblage propre se reconnaît surtout à sa simplicité de diagnostic des mois plus tard: on sait qui parle, qui écoute et à quel rythme. C’est cette discipline qui rend une installation NMEA 0183 réellement fiable, même quand le bateau subit les vibrations, le sel et les petites modifications accumulées au fil des saisons.
