Lire une carte marine - Le guide essentiel pour naviguer en sécurité

La lecture d’une carte marine sert surtout à décider si une route est sûre, à quel moment elle l’est, et avec quelle marge. Savoir comment lire une carte marine permet de repérer les hauts-fonds, les dangers, les aides à la navigation et les effets de la marée avant même de quitter le port. Je vais aller droit au concret: échelle, profondeur, symboles, courants, mise à jour et erreurs que je vois le plus souvent en plaisance.

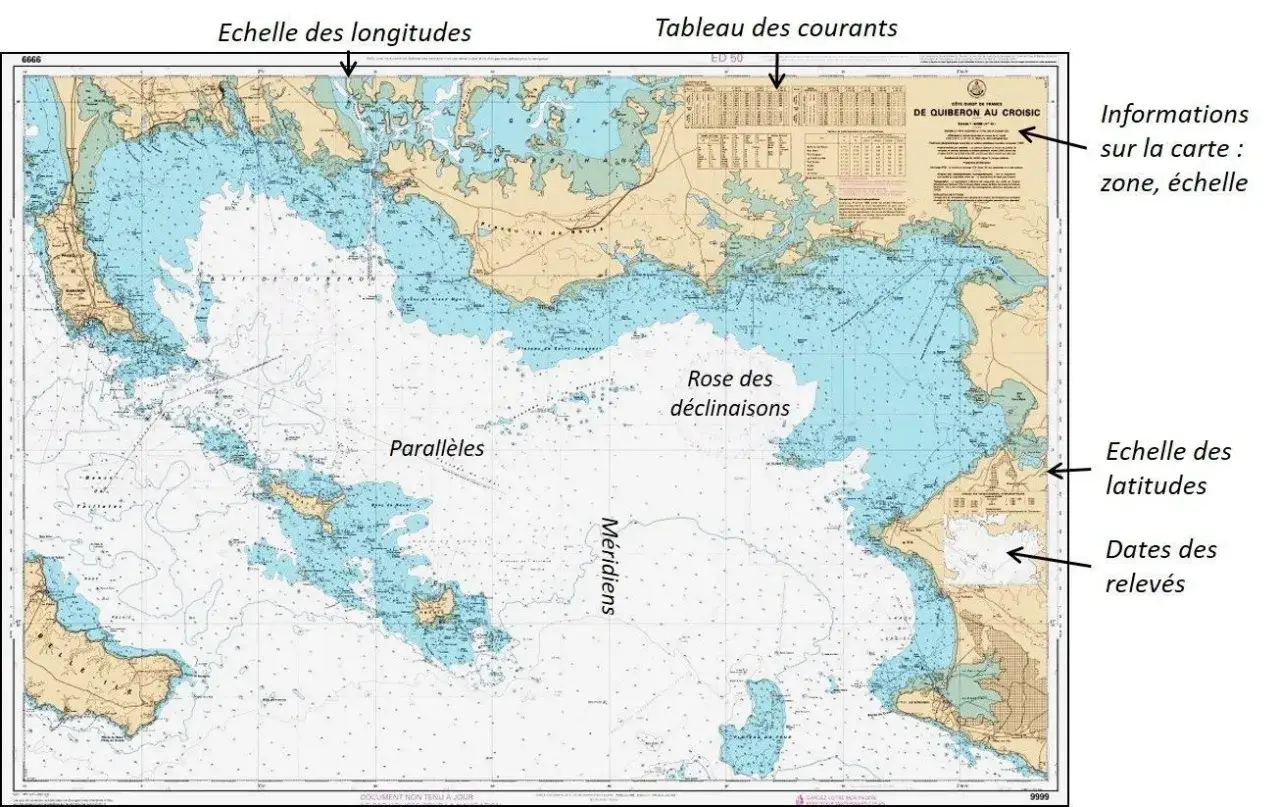

Commencer par le cartouche, pas par le milieu de la carte

Je commence toujours par le cartouche. C’est là que je lis l’échelle, la date d’édition, le système géodésique et le niveau de référence des profondeurs. En métropole, les cartes du SHOM sont en WGS84, ce qui facilite le rapprochement avec un GPS, mais je ne confonds jamais cette compatibilité avec une garantie de précision locale: une carte reste une synthèse hydrographique, pas une photo du fond.

L’échelle me dit à quel point je peux faire confiance au détail. À grande échelle, la carte est plus précise pour entrer dans un port, franchir un chenal ou longer une côte complexe; à petite échelle, elle sert plutôt à préparer une traversée ou une route générale. En pratique, je privilégie toujours la plus grande échelle disponible: autour de 1:10 000 à 1:25 000 pour les approches serrées, 1:25 000 à 1:50 000 pour la côte, et des échelles plus petites pour l’aperçu.

• Échelle pour juger du niveau de détail.
• Zéro hydrographique pour savoir d’où partent les profondeurs.
• Date des levés pour estimer l’âge probable de l’information.
• Compteur de corrections pour vérifier si la carte a été mise à jour.

Une fois ce cadre posé, je passe aux profondeurs elles-mêmes, parce que c’est là que se joue la vraie marge de sécurité sous la quille.

Décrypter les profondeurs sans se tromper

Sur une carte, les chiffres au milieu de l’eau sont des sondes, c’est-à-dire des profondeurs mesurées rapportées au zéro de la carte. Quand la carte indique 31, cela signifie 31 m au niveau de référence, pas 31 m quel que soit l’état de la marée. C’est le point que beaucoup de débutants ratent: la profondeur utile dépend toujours de la marée, du tirant d’eau, du clapot et de la marge qu’on s’impose.

Je lis aussi les courbes isobathes et les teintes. Elles me montrent où le fond remonte progressivement et où il devient brutalement plus faible. Les nuances bleues signalent les plus faibles profondeurs, tandis que le vert marque souvent l’estran découvrant. Les chiffres entre parenthèses, les sondes hors position ou les zones signalées comme rocheuses doivent me faire ralentir tout de suite la décision, pas plus tard.

Exemple simple: si la carte donne 2,4 m et que la marée prévue à l’heure du passage est de +1,1 m, la hauteur d’eau théorique devient 3,5 m. Sur le papier, le calcul est vite fait; en mer, je garde toujours une réserve supplémentaire pour l’incertitude du fond, la houle et le comportement réel du bateau. C’est précisément pour ça que le tableau de marée du cartouche ne remplace pas l’annuaire des marées: il indique seulement s’il faut faire le calcul sérieux.

Une fois la profondeur comprise, il faut encore identifier ce que la carte place sur ce fond. C’est là que les symboles prennent toute leur importance.

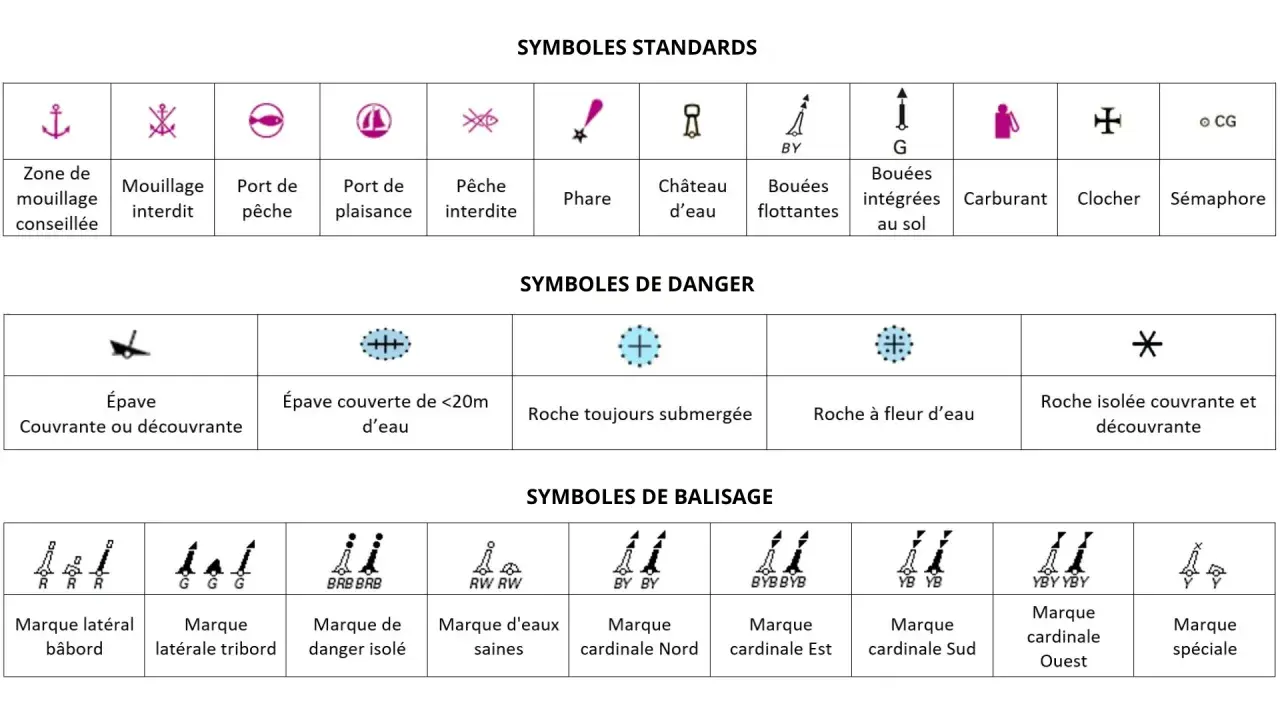

Reconnaître les symboles, les couleurs et les abréviations

En France, l’ouvrage 1D du SHOM fixe la lecture des symboles imprimés. C’est un point que j’aime rappeler, parce qu’une carte marine ne se lit pas à l’instinct: une bouée, un feu ou une épave n’ont de sens que si on connaît la légende du support utilisé. Et je fais attention au support lui-même, car les symboles d’une carte électronique peuvent parfois différer de ceux d’une carte papier.

Ce qui compte, ce n’est pas seulement de repérer un objet, mais d’en tirer une action. Une bouée cardinale Ouest ne sert pas à “montrer” l’obstacle, elle indique qu’il faut passer à l’ouest du danger. Un alignement ne sert pas à viser un phare au hasard: il définit un axe précis à tenir. Un feu n’est pas juste une couleur visible au loin: sa période, son rythme et sa hauteur portent une information de navigation.

La carte ne raconte pas seulement ce qui est dangereux: elle montre aussi ce qui structure la route, comme les ports, les postes de mouillage, les points de courant et les zones réglementées. Quand je vois ces éléments comme un ensemble cohérent, la navigation devient beaucoup plus lisible. Il reste alors à replacer tout cela dans l’espace réel, avec une route claire et des repères fiables.

Se situer sur la carte et préparer sa route

Je m’appuie sur la latitude et la longitude pour situer précisément un point, puis je trace la route sur la carte la plus détaillée disponible. Le GPS donne une position; la carte me dit si cette position est acceptable au regard du fond, des dangers et des règles locales. C’est une distinction simple, mais elle évite bien des erreurs de confiance.

Je regarde ensuite les relèvements, les caps et la variation magnétique indiquée localement. Un cap vrai et un cap compas ne sont pas la même chose, et la différence varie selon la zone et l’année. Sur une approche de port ou dans un chenal étroit, cette correction compte plus qu’on ne le croit, surtout quand plusieurs petites erreurs s’additionnent: courant, dérive, vent latéral, imprécision de trace et lecture rapide.

1. Je pars de la carte la plus grande échelle disponible.
2. Je trace la route et je repère les dangers sur tout le trajet.
3. Je vérifie les relèvements, les alignements et la variation magnétique.
4. Je contrôle la distance utile avec l’échelle de la carte.
5. Je recoupe le tracé avec la profondeur disponible et la hauteur d’eau prévue.

Cette méthode paraît basique, mais elle fonctionne parce qu’elle transforme une carte en plan de route. Et une route n’est vraiment bonne que si elle tient aussi compte de la marée et du courant.

Intégrer marées, courants et hauteur d’eau

Le zéro hydrographique est le niveau commun aux cartes marines et aux annuaires de marée. Autrement dit, je ne lis pas une sonde comme une profondeur absolue, mais comme une base à laquelle j’ajoute l’état de la marée du moment. Dans les passes, les chenaux et les ports à fort marnage, ce point change tout: une route peut sembler confortable sur la carte et devenir trop juste à la mauvaise heure.

Je regarde aussi les courants. Les cartes signalent parfois des points de courant reliés à des tableaux qui donnent direction et vitesse selon l’heure par rapport à la pleine mer d’un port de référence voisin. Dans une zone resserrée, quelques nœuds suffisent à décaler un bateau, à augmenter le temps de passage ou à compliquer le maintien d’un alignement.

• Je vérifie la hauteur d’eau prévue à l’heure du passage.
• J’ajoute la marée à la sonde carte avant de juger la sécurité.
• Je contrôle le sens et la force du courant aux points sensibles.
• Je garde une marge supplémentaire si la houle, le vent de travers ou le tirant d’eau du bateau rendent l’approche plus délicate.

Sur les côtes où la marée vit vraiment, je ne fais jamais l’économie de ce calcul. Mais même avec une bonne marée et un bon courant, une carte mal mise à jour peut encore me piéger.

Ne jamais naviguer avec une carte non corrigée

Le SHOM diffuse chaque semaine un groupe d’avis aux navigateurs pour mettre à jour les cartes et les ouvrages nautiques. J’y vois un réflexe simple mais décisif: une carte à jour vaut mieux qu’une carte “propre” mais ancienne. Un banc dragué, une bouée déplacée, une zone réglementée ou un nouvel avertissement peuvent changer une route sans que le dessin d’origine ne le laisse deviner.

Je vérifie donc trois choses avant de partir: le compteur de corrections du cartouche, les avis récents sur la zone, et la cohérence entre la carte, la légende et le support de navigation utilisé. Les cartes électroniques ne dispensent pas de cette vérification; elles changent seulement la forme de l’information. Quand le support change, la lecture doit s’adapter, pas l’inverse.

• Contrôler le dernier avis aux navigateurs pour la zone visée.
• Vérifier que le compteur de corrections de la carte est cohérent.
• Utiliser la légende adaptée au support papier ou électronique.
• Compléter avec les Instructions nautiques si la zone est complexe ou peu familière.

Quand je fais ce tri, la carte redevient ce qu’elle doit être: un outil de décision, pas un simple objet rassurant posé à côté du GPS.

La méthode simple que j’applique avant d’entrer dans une zone inconnue

Quand j’entre dans une zone que je connais mal, je garde toujours la même séquence: bonne échelle, sondes minimales, marée, courant, symboles, puis corrections. Cette discipline évite les lectures trop rapides et les faux sentiments de sécurité. Je préfère passer trente secondes de plus sur la carte que trente minutes à regretter une approche mal préparée.

• Je choisis la carte la plus détaillée disponible.
• Je lis le zéro hydrographique avant de regarder les chiffres au milieu de l’eau.
• Je recoupe la route avec la marée et le courant.
• Je vérifie les bouées, les feux et les zones réglementées.
• Je contrôle la mise à jour avant de larguer les amarres.
