La lecture d’un schéma éclaté de guindeau Quick sert à bien plus qu’identifier une pièce manquante. Elle permet de comprendre l’empilement mécanique, de repérer les éléments qui s’usent en premier et d’éviter les démontages hasardeux quand le mouillage commence à devenir capricieux. Je vais donc aller droit au but: comment lire ce plan, quelles pièces contrôler, comment commander la bonne référence et quels gestes d’entretien prolongent vraiment la vie du guindeau.
Les points essentiels pour lire et exploiter un éclaté de guindeau Quick
- La vue éclatée montre l’ordre réel des pièces: base, arbre, embrayage, barbotin, moteur, réducteur, relais, joints et capteurs.
- Le bon diagnostic commence par le modèle exact, la tension 12 V ou 24 V, la présence d’une poupée, d’un système free-fall et le diamètre de chaîne.
- Les pannes fréquentes viennent souvent du barbotin, des cônes d’embrayage, des roulements, des joints ou de l’alimentation électrique, pas seulement du moteur.
- L’entretien utile repose sur le rinçage à l’eau douce, le contrôle annuel et la graisse marine aux bons endroits, sans forcer sur les pièces de freinage.
- Une pièce se commande avec sa position sur l’éclaté et sa référence exacte, pas à l’œil ni au hasard.

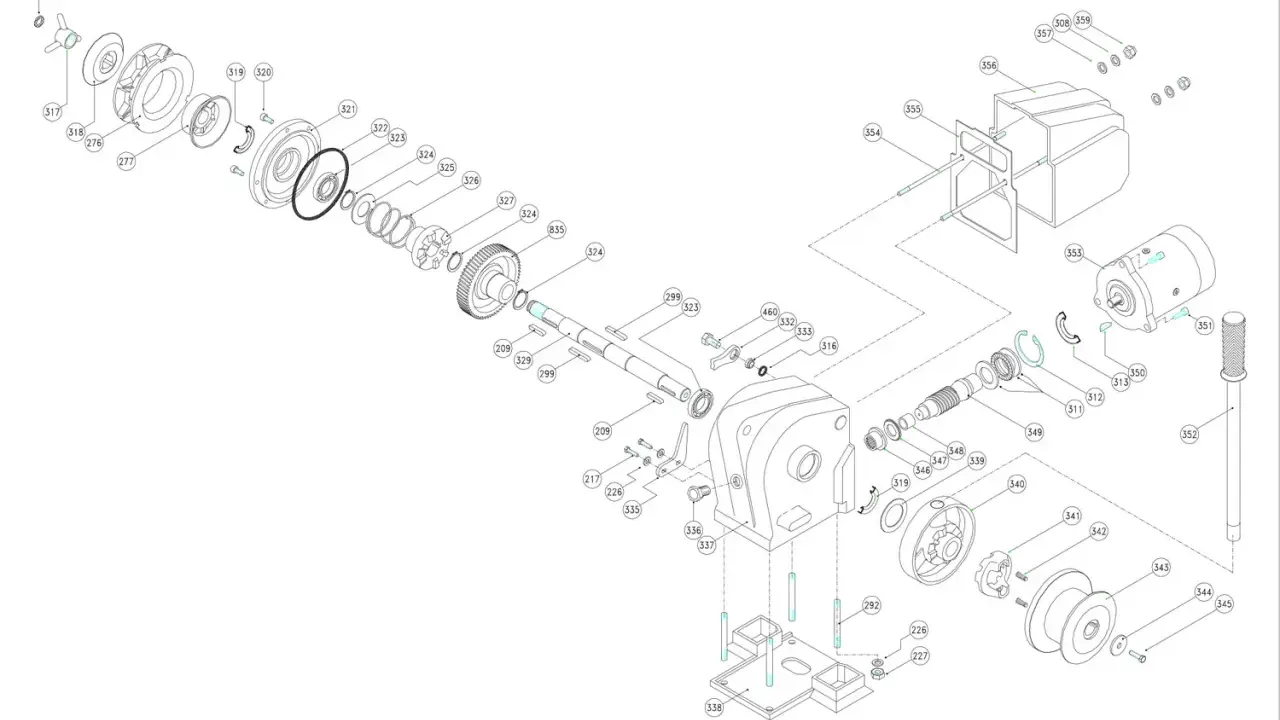

Comment lire la vue éclatée d’un guindeau Quick
Quand je regarde un éclaté de guindeau Quick, je commence toujours par séparer mentalement deux zones: ce qui travaille sur le pont et ce qui tourne à l’intérieur. D’un côté, on trouve la base, la douille, les cônes d’embrayage, le barbotin et parfois la poupée; de l’autre, le moteur, le réducteur, les roulements, les joints et le boîtier de relais. Cette lecture simple évite une erreur classique: croire que tout se remplace au même endroit alors que la vraie panne se situe souvent à l’interface entre plusieurs pièces.
Je recommande aussi de lire le schéma dans l’ordre de montage, de bas en haut. Sur les notices Quick, chaque élément est numéroté et cela aide à comprendre le rôle de la pièce dans la chaîne mécanique: la base porte, l’arbre transmet le couple, les cônes serrent ou libèrent le barbotin, et le moteur fournit l’effort. Si le modèle comporte une version avec poupée, une version sans poupée ou une chute libre manuelle, la logique reste la même, mais l’empilement des pièces change. C’est exactement pour cela qu’un éclaté de Hector, de Genius ou d’une autre famille Quick ne se lit jamais comme un dessin générique.
| Élément | Rôle | Ce que je contrôle |
|---|---|---|
| Base et arbre principal | Support et transmission du couple | Jeu, corrosion, alignement |
| Douille et cônes d’embrayage | Serrage et débrayage du barbotin | Glissement, effort excessif, usure des faces |
| Barbotin | Entraîne la chaîne | Compatibilité chaîne/barbotin, dents marquées |
| Poupée | Halage du cordage | Accroche, état de surface, serrage |
| Moteur et réducteur | Fournissent et réduisent l’effort | Bruit, chauffe, réponse à la commande |
| Joints et roulements | Étanchéité et rotation fluide | Entrée d’eau, sel, bruit anormal |
Une fois cette logique comprise, on repère beaucoup plus vite les pièces qui fatiguent réellement et celles qui sont seulement encrassées. C’est le bon moment pour passer des composants aux symptômes concrets.
Les pièces qui s’usent en premier
Sur un guindeau de mouillage, les premières victimes sont rarement les plus visibles. Dans la pratique, je surveille d’abord le barbotin, les cônes d’embrayage, les roulements et l’étanchéité du carter, parce que ce sont eux qui encaissent le sel, les chocs de charge et les mauvais serrages. Un moteur peut sembler fatigué alors que le vrai problème vient simplement d’un embrayage qui ne serre plus correctement ou d’un barbotin qui n’est plus adapté au profil de chaîne.
- Le barbotin s’use quand la chaîne n’est pas parfaitement compatible ou quand la chaîne saute sous charge. Dans ce cas, je ne remplace pas seulement la chaîne: je vérifie le pas, le diamètre et l’état des dents.
- Les cônes d’embrayage perdent de l’efficacité quand le serrage devient trop faible ou irrégulier. Si le guindeau patine au lieu de retenir franchement la chaîne, c’est souvent là que je cherche en premier.
- Les roulements signalent leur fatigue par un bruit plus sec, une rotation dure ou une montée en température. Ce sont des pièces modestes, mais elles racontent beaucoup sur l’état général du mécanisme.
- Les joints protègent l’intérieur du boîtier contre l’eau et le sel. Un joint durci ou fissuré n’a rien d’anodin: il ouvre la porte à la corrosion interne.
- Le moteur, le relais et le boîtier de commande entrent en jeu quand le guindeau répond mal, démarre par à-coups ou refuse toute manœuvre. Avant de condamner le moteur, je vérifie toujours l’alimentation et les connexions.
- Le capteur de chaîne peut fausser le compteur sans bloquer le mouillage lui-même. C’est une panne frustrante, mais souvent simple à localiser quand on suit l’éclaté au lieu de remplacer tout le système.
Le point important, ici, c’est de ne pas confondre usure mécanique et mauvais accord entre pièces. Un barbotin neuf ne corrigera pas un montage électrique faible, et un moteur neuf ne compensera pas un embrayage rincé. Pour éviter ce type de dépense inutile, il faut commander juste, ce qui mène à la lecture correcte des références.
Comment commander la bonne pièce sans vous tromper
Je ne commande jamais une pièce de guindeau sur une simple ressemblance visuelle. Un même constructeur peut proposer plusieurs familles de guindeaux, avec ou sans poupée, en version chute libre, en 12 V ou 24 V, avec des chaînes et des barbotins différents. Deux pièces qui semblent identiques peuvent être incompatibles sur la longueur d’arbre, le positionnement des joints ou le type de chaîne accepté.
Le plus fiable consiste à relever trois choses avant tout achat: le modèle exact, la configuration du guindeau et le numéro de position sur l’éclaté. Sur le plan, chaque pièce est associée à une référence précise; c’est cette logique qui évite l’erreur de commande. Je conseille aussi de vérifier le diamètre de chaîne et, pour les ensembles chaîne/cordage, la qualité de l’épissure: si la liaison accroche, l’usure du barbotin s’accélère et le diagnostic devient faux.
| À relever avant commande | Pourquoi c’est décisif | Erreur fréquente |
|---|---|---|
| Modèle exact du guindeau | Les pièces changent selon la famille | Se fier seulement à la forme extérieure |
| Tension 12 V ou 24 V | Moteur, relais et câblage diffèrent | Commander une motorisation incompatible |
| Présence d’une poupée ou d’une chute libre | L’empilement mécanique n’est pas le même | Prendre un couvercle ou un embrayage inadéquat |
| Diamètre et type de chaîne | Le barbotin doit correspondre au profil réel | Monter un barbotin “presque bon” |
| Numéro de position sur l’éclaté | Permet d’identifier la bonne référence | Commander au nom de la pièce sans code |
En mouillage, cette rigueur économise du temps, mais aussi des retours inutiles et des démontages répétés. Une fois la bonne pièce identifiée, le vrai sujet devient l’entretien, parce qu’un guindeau bien réglé peut encore se dégrader si on le laisse travailler sale ou sec.
Démonter et entretenir sans casser l’alignement
Le bon entretien d’un guindeau Quick n’a rien de spectaculaire. Il demande surtout de la méthode, de la propreté et un peu de discipline. La logique recommandée par la plupart des notices est simple: couper l’alimentation, sécuriser la chaîne, démonter les parties exposées, nettoyer à l’eau douce puis regraisser les zones de frottement avec une graisse marine adaptée. Sur les bateaux très exposés au sel, je considère ce contrôle comme annuel, pas comme un luxe optionnel.
- Je coupe l’alimentation avant toute intervention et je m’assure que personne ne peut actionner la commande par erreur.
- Je sécurise la chaîne ou le cordage avec un point fixe ou un dispositif d’arrêt avant de débrayer.
- Je desserre la douille suffisamment pour libérer l’embrayage; sur certains modèles, il faut compter au moins deux tours pour ouvrir correctement le système.
- Je dépose le barbotin et, s’il existe, la poupée pour nettoyer les pièces une par une plutôt que de tout asperger indistinctement.
- Je rince à l’eau douce les surfaces salées, puis je sèche avant de regraisser.
- Je graisse les filets, les faces de cônes et les zones de contact, mais sans saturer le mécanisme. Trop de graisse retient la saleté et masque parfois une entrée d’eau.
- Je remonte dans l’ordre inverse et je teste d’abord en manuel, puis sous tension.
Il y a deux erreurs que je vois souvent. La première consiste à forcer sur un guindeau qui accroche, ce qui aggrave l’usure du cône ou du barbotin. La seconde consiste à oublier qu’un guindeau n’est pas conçu pour tenir une charge de mouillage dans des conditions extrêmes; le rôle de l’appareil est de lever et de laisser filer l’ancre, pas d’endurer seul une mauvaise mer. Quand le montage devient dur ou bruyant, le schéma éclaté sert justement à remettre de l’ordre dans la séquence de démontage.
Diagnostiquer une panne à partir du schéma éclaté
Quand un guindeau Quick commence à mal se comporter, je pars rarement du moteur en premier. Je préfère lire les symptômes et remonter la chaîne mécanique dans le bon sens. C’est plus rapide, et surtout plus fiable. Beaucoup de pannes présumées “électriques” viennent en réalité d’un problème de friction, d’un embrayage mal réglé ou d’un barbotin incompatible avec la chaîne.
| Symptôme | Cause probable | Premier contrôle |
|---|---|---|
| La chaîne saute sous charge | Barbotin usé ou mauvais profil de chaîne | Compatibilité barbotin/chaîne et état des dents |
| Le guindeau force ou chauffe | Roulements fatigués, axe sale, tension insuffisante | Bruit, échauffement, alimentation et câbles |
| Plus rien ne répond | Disjoncteur, relais, fusible, commande | Batterie, connexions, boîtier de relais, télécommande |
| Le débrayage ne tient pas | Cônes d’embrayage ou douille usés | État des faces de friction et serrage |
| Le compteur de chaîne devient erratique | Capteur, aimant ou faisceau de câble | Position du capteur et continuité du câblage |
Je vérifie aussi l’alimentation avec sérieux. Un disjoncteur continu adapté, des cosses propres et une section de câble cohérente avec la longueur du circuit font une vraie différence, surtout sur les longues lignes. Si tout cela est correct mais que le guindeau reste irrégulier, alors je reviens à l’éclaté: c’est souvent là que la pièce fautive se révèle enfin. Il reste alors à transformer ce diagnostic en bons réflexes durables.
Ce qu’un bon entretien change vraiment sur un guindeau Quick
À mes yeux, un guindeau fiable n’est pas celui qu’on démonte souvent, mais celui qu’on comprend assez bien pour intervenir au bon endroit et au bon moment. Si je devais résumer la bonne pratique, je dirais ceci: eau douce, contrôle annuel, pièces d’usure identifiées, et aucune manœuvre forcée. Ce sont des gestes simples, mais ils font la différence entre un mouillage rassurant et un système qui devient imprévisible au premier courant un peu sérieux.
- Rincer après usage, surtout après une sortie en eau salée.
- Contrôler une fois par an le barbotin, la poupée, l’embrayage et les joints.
- Noter la référence exacte du modèle et la conserver avec les codes de pièces.
- Tester le passage manuel avant la saison, pas au moment où il faut mouiller vite.
- Remplacer sans attendre une pièce qui a pris du jeu, chauffé ou laissé entrer l’eau.
Une vue éclatée d’un guindeau Quick n’est donc pas un simple dessin technique: c’est la carte qui permet de lire la mécanique, de reconnaître les pièces critiques et de réparer sans improviser. Quand on l’utilise correctement, on gagne du temps au mouillage, on évite les commandes erronées et on préserve la fiabilité de tout l’ensemble ancre-chaîne-cordage.
