Brancher un Sondeur Lowrance - Le Guide d'Installation Ultime

Brancher un sondeur sur un bateau ne se résume pas à clipser deux connecteurs. Il faut penser alimentation propre, cheminement du câble, type de transducteur et, selon le montage, éventuel réseau NMEA 2000 ou module intermédiaire. Le branchement sondeur Lowrance tient surtout à la qualité de l’installation, parce qu’un câblage moyen ou un capteur mal placé se traduit vite par des lectures instables, surtout dès que la vitesse monte. Ici, je vais aller à l’essentiel: ce qu’il faut préparer, comment raccorder l’écran, où placer le transducteur et quels contrôles font vraiment la différence à bord.

Comprendre le schéma de connexion avant de percer quoi que ce soit

Je pars toujours du principe suivant: avant de fixer le moindre support, il faut savoir ce que l’écran attend réellement. Sur la plupart des installations Lowrance, le transducteur se relie directement à l’écran. En revanche, certains systèmes d’imagerie avancée fonctionnent avec un module intermédiaire, ce qui change complètement l’ordre de montage. Si vous confondez ces deux logiques, vous pouvez très bien passer du temps à tout installer… pour découvrir ensuite qu’il manque une pièce au milieu.

Sur le fond, le bon réflexe consiste à lire le montage comme un schéma fonctionnel, pas comme une simple liste de fils. Lowrance rappelle d’ailleurs qu’un montage classique relie souvent directement le transducteur à l’afficheur, alors que certaines solutions comme ActiveTarget ou certains ensembles StructureScan utilisent un module dédié. Une fois cette logique claire, le reste devient beaucoup plus mécanique. La question suivante est alors plus simple: avec quoi câbler proprement l’ensemble sans créer de futur problème?

Préparer le matériel et le chemin de câble pour éviter les faux contacts

Sur un bateau, la fiabilité se joue souvent sur des détails ennuyeux mais décisifs. Je préfère consacrer dix minutes de plus au cheminement que passer une saison à chercher une panne intermittente. Pour un montage propre, je prévois en général des cosses serties, de la gaine thermo, des serre-câbles marins, un porte-fusible en ligne et de quoi protéger les passages contre le frottement.

• Une pince à sertir correcte, pas un outil de fortune.
• Des cosses et jonctions protégées contre l’humidité.
• Une gaine ou une protection mécanique aux endroits de contact.
• Des colliers pour immobiliser le faisceau sans l’écraser.
• Un peu de réserve de câble pour les mouvements du support et du moteur.

Je recommande aussi de penser tout de suite au chemin global: depuis la batterie ou le tableau, puis jusqu’à l’écran, puis jusqu’au transducteur. Les câbles n’aiment ni la tension ni les coudes trop serrés. Le bon réflexe, c’est de garder des courbes souples, d’éviter les passages le long de câbles de forte puissance et de créer une petite boucle d’égouttage avant chaque entrée de connecteur. Cette boucle limite la migration de l’eau vers la prise, ce qui évite pas mal de surprises après une sortie sous la pluie ou au rinçage. Une fois le faisceau pensé, l’alimentation elle-même se raccorde beaucoup plus proprement.

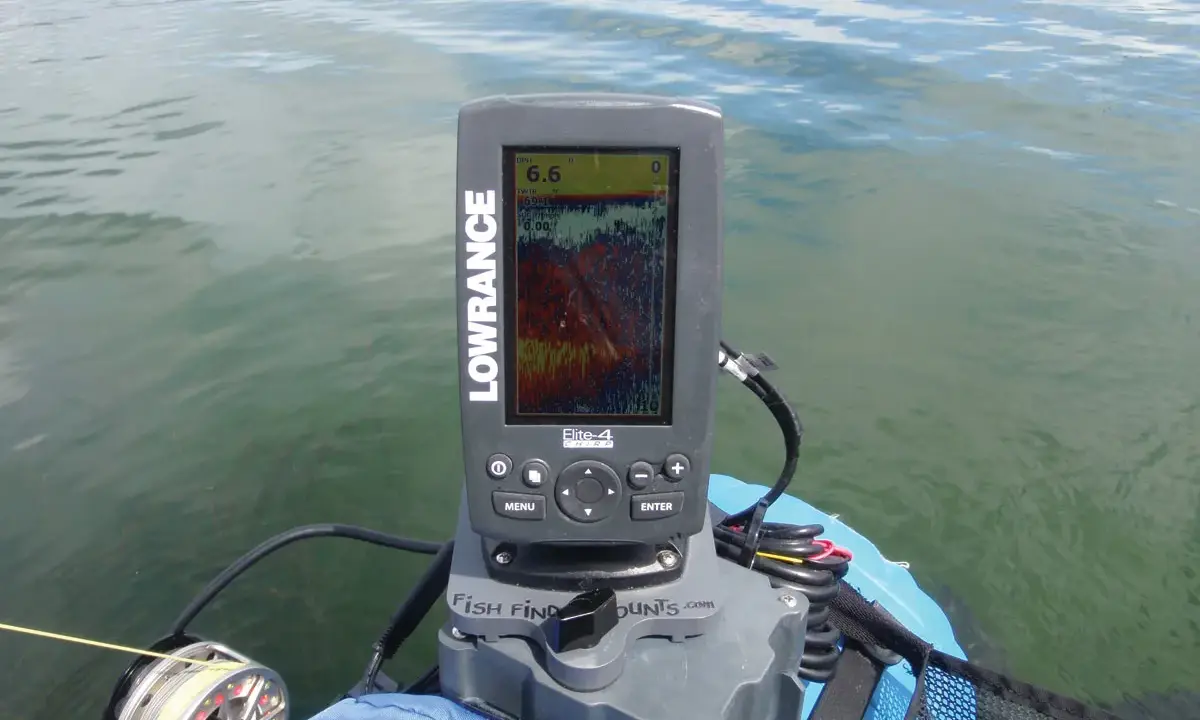

Brancher l’alimentation de l’écran avec une marge de sécurité

Je conseille presque toujours une alimentation dédiée pour le sondeur, plutôt que de le faire vivre sur un circuit chargé par d’autres appareils. Sur certains modèles récents comme l’Elite FS, Lowrance indique une alimentation en 12 V DC, avec une plage de 10,8 à 17 V et un fusible recommandé de 3 A. Ce n’est pas un détail: le fusible protège le câble et l’appareil si le faisceau frotte, se pince ou subit un défaut en cours de route.

1. Repérez le positif et le négatif du câble d’alimentation.
2. Placez le porte-fusible sur le positif, au plus près de la source.
3. Sertissez des connexions propres et isolez-les contre l’humidité.
4. Raccordez soit à la batterie, soit à un tableau déjà protégé par fusible.
5. Gardez assez de mou pour tourner l’écran sans tirer sur les fils.

Si votre tableau possède déjà une protection adaptée, je peux très bien partir de là, mais je vérifie toujours la valeur réelle du fusible avant de fermer l’installation. Quand on se branche directement sur la batterie, je ne saute jamais l’étape du porte-fusible. C’est une protection simple, peu coûteuse, et bien plus utile qu’on ne le pense quand un câble vieillit, frotte contre la coque ou traverse une zone humide. Une fois l’écran alimenté correctement, le vrai sujet devient le cœur du système: le transducteur.

Installer le transducteur selon votre coque

C’est la partie qui fait le plus de différence sur l’eau. Un écran très correct avec un capteur mal positionné donnera un résultat médiocre, alors qu’un montage plus simple mais bien posé peut être très convaincant. Lowrance propose plusieurs solutions selon le bateau, et je les lis comme des réponses à des usages distincts, pas comme des options interchangeables. Le bon choix dépend surtout de la coque, de la vitesse de navigation et du niveau d’invasivité que vous acceptez.

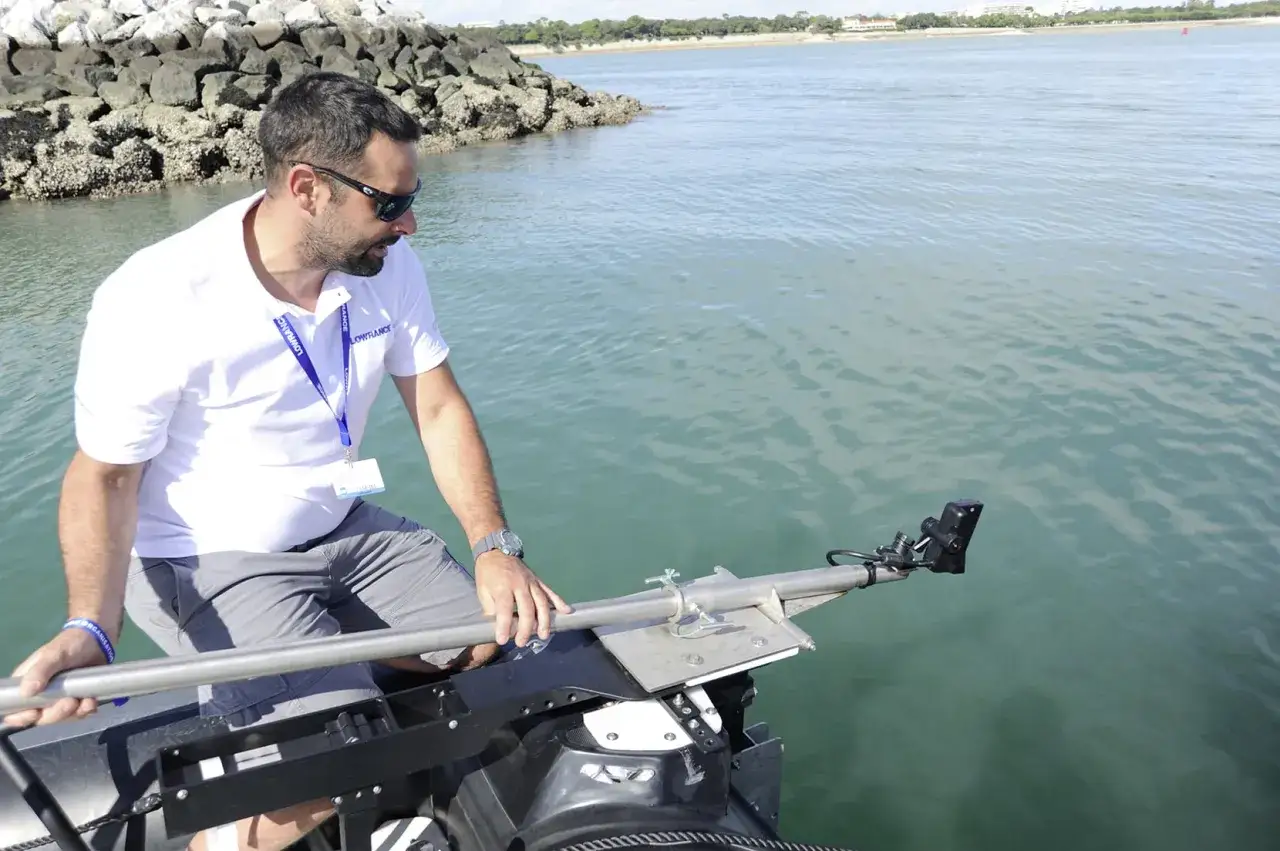

Pour un montage arrière, je cherche toujours une eau la plus propre possible, loin de l’hélice, des strakes, des rouleaux d’air et des appendices qui créent des bulles. Le capteur doit rester dans l’eau en permanence et, sur une coque en V, il faut l’aligner pour que le faisceau parte bien vers le bas. Sur un montage transom, je préfère souvent ajouter une plaque plastique de protection avant de percer directement la coque: on évite ainsi d’attaquer le support principal trop vite, et on améliore souvent l’écoulement au passage. Pour les modèles à travers coque, le fairing block sert justement à corriger l’angle de deadrise et à garder le faisceau vertical. Le prochain point, souvent sous-estimé, concerne le réseau de bord et ce qu’il faut vraiment lui demander.

Ajouter un réseau NMEA 2000 seulement quand il apporte quelque chose

Si vous voulez seulement lire la profondeur et la structure de fond, le NMEA 2000 n’est pas obligatoire. En revanche, dès que vous souhaitez récupérer les données moteur, partager des capteurs ou faire communiquer plusieurs écrans, il devient utile. Je le vois comme une ossature commune : des connecteurs en T, des terminateurs aux extrémités et une alimentation dédiée pour mettre le backbone sous tension.

Le point le plus souvent oublié, c’est justement l’alimentation du réseau. Le backbone ne vit pas tout seul. Il lui faut son propre câble d’alimentation, et celui-ci passe lui aussi par une protection adaptée. Sur le bateau, je le fais courir comme le reste du faisceau: loin de l’eau, loin des frottements et avec assez de marge pour les mouvements du moteur ou des accessoires connectés.

• Ajoutez un backbone seulement si vous avez un vrai besoin de partage de données.
• Placez les terminateurs aux deux extrémités du réseau.
• Alimentez le backbone avec un fusible dédié.
• Laissez du mou pour les éléments qui bougent, surtout près du moteur.

Dans la pratique, je trouve souvent plus sain de garder un montage simple tant qu’il n’y a pas de vraie nécessité de réseau. Dès qu’on empile trop de fonctions, on multiplie aussi les points de panne potentiels. Si vous restez sur un usage pêche et navigation simple, le bon montage est souvent plus sobre qu’on ne l’imagine. Une fois le réseau clarifié, il reste à vérifier que tout raconte bien une histoire cohérente à l’écran.

Tester l’installation à quai puis en marche lente

Le premier test ne se fait pas au large. Je commence toujours à quai, batterie reconnectée, avec un allumage complet de l’écran pour vérifier que l’appareil démarre, que le transducteur est reconnu et que les données de base s’affichent. Si l’écran s’allume mais que la profondeur reste absente, je contrôle d’abord la prise du capteur, le fusible, puis la configuration du transducteur dans le menu. C’est presque toujours plus simple qu’un défaut électronique réel.

Ensuite, je passe en eau calme et en vitesse lente. Sur les modèles qui proposent plusieurs bandes CHIRP, les plages courantes sont typiquement de 28 à 51 kHz en bas, 85 à 155 kHz au milieu et 140 à 250 kHz en haut. Je ne cherche pas à tout régler d’un coup; je vérifie surtout que l’image reste stable, que le fond reste verrouillé et qu’aucun parasite ne vient brouiller l’écran. Si le fond disparaît dès que le bateau accélère, je regarde d’abord la hauteur du transducteur et l’exposition aux turbulences, pas le sondeur lui-même.

Quand l’image est propre à faible vitesse mais se dégrade en navigation, le problème vient presque toujours de l’eau qui passe mal sous le capteur. Je préfère alors ajuster le support par petites touches plutôt que de tout démonter. Un demi-centimètre de trop ou de moins peut changer le résultat. La partie la plus frustrante, à mon sens, est que beaucoup de mauvaises lectures viennent moins du matériel que d’un détail de montage ignoré au départ. Justement, les erreurs reviennent souvent selon le même scénario.

Les erreurs qui reviennent le plus souvent et comment je les corrige

Je vois toujours les mêmes fautes revenir sur les bateaux mal installés, et elles ont toutes le même défaut: elles paraissent mineures au montage, puis deviennent pénibles à l’usage. Le bon côté, c’est qu’elles se repèrent assez vite si l’on sait quoi regarder.

• Oublier le fusible sur le positif, surtout lors d’un branchement direct à la batterie.
• Faire courir le câble du sondeur le long de câbles de puissance ou de sources parasites.
• Poser le transducteur trop haut dans une eau agitée ou trop bas dans le sillage.
• Choisir un montage inadapté à la coque, par exemple une solution interne sur une coque qui n’y prête pas.
• Laisser le câble travailler en tension quand le moteur ou le support bouge.
• Confondre absence de lecture et mauvais réglage de type de transducteur dans le menu.

Je corrige ces problèmes dans cet ordre-là parce qu’il est logique: d’abord la protection électrique, ensuite le cheminement, puis la position du capteur, enfin la configuration logicielle. C’est aussi la manière la plus rapide de retrouver un affichage stable. Si vous avez un doute, partez du principe que le montage est en cause avant de soupçonner l’écran lui-même. Et avant de refermer définitivement l’installation, il reste encore quelques contrôles simples qui m’évitent presque toujours un retour au chantier.

Les derniers contrôles que je fais avant de partir pêcher

À ce stade, je ne cherche plus la perfection théorique. Je veux une installation propre, stable et prévisible. Je vérifie que chaque connecteur est bien engagé, que les câbles ont une boucle d’égouttage, que le transducteur ne touche rien lorsqu’on braque ou qu’on relève le moteur, et que le fusible correspond bien à l’équipement installé. Je fais aussi un essai court après remise en place des panneaux, parce qu’un faisceau qui semble correct à l’arrêt peut révéler un point de contrainte dès que le bateau vibre.

Si je devais résumer l’ensemble en une phrase, je dirais qu’un bon montage repose sur trois choses: une alimentation saine, un transducteur bien placé et un faisceau protégé. Le reste n’est que réglage fin. Une installation soignée donne des lectures plus nettes, moins de pertes de fond et beaucoup moins de temps perdu à chercher une panne qui n’en est pas vraiment une.

Avant la première vraie sortie, je prends encore deux minutes pour vérifier la hauteur du capteur, la lisibilité des chiffres à l’écran et l’absence de jeu dans les câbles. C’est souvent cette dernière vérification, simple et presque banale, qui évite la première mauvaise journée sur l’eau.
